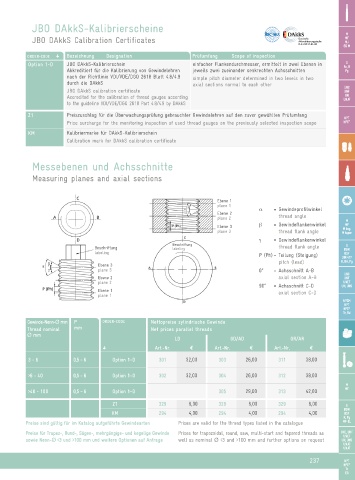

Page 237 - JBO-Katalog-2022

JBO DAkkS-Kalibrierscheine
M
JBO DAkkS Calibration Certificates MF
Ͳ<ͲϮϭϰϭϳͲϬϭͲϬϬ MJ
EG M
ORDER-CODE G Bezeichnung Designation Prüfumfang Scope of inspection
G
Option 1-D JBO DAkkS-Kalibrierschein einfacher Flankendurchmesser, ermittelt in zwei Ebenen in Rc, R
Akkreditiert für die Kalibrierung von Gewindelehren jeweils zwei zueinander senkrechten Achsschnitten Pg
nach der Richtlinie VDI/VDE/DGQ 2618 Blatt 4.8/4.9 simple pitch diameter determined in two levels in two
durch die DAkkS axial sections normal to each other
JBO DAkkS calibration certificate UNC
UNF
UN
Accredited for the calibration of thread gauges according UNJF
to the guideline VDI/VDE/DGQ 2618 Part 4.8/4.9 by DAkkS
Z1 Preiszuschlag für die Überwachungsprüfung gebrauchter Gewindelehren auf den zuvor gewählten Prüfumfang
NPT
Price surcharge for the monitoring inspection of used thread gauges on the previously selected inspection scope NPTF
KM Kalibriermarke für DAkkS-Kalibrierschein
Calibration mark for DAkkS calibration certificate

Messebenen und Achsschnitte

Measuring planes and axial sections

Ebene 1
plane 1
a = Gewindeprofilwinkel
Ebene 2 thread angle
plane 2 M
MF
Ebene 3 b = Gewindeflankenwinkel M keg.
plane 3 thread flank angle M taper
g = Gewindeflankenwinkel
Beschriftung G
Beschriftung labeling thread flank angle BSW
labeling BSF
P (Ph) = Teilung (Steigung) DIN 477
pitch (lead) R, BA, Pg
Ebene 3
plane 3 0° = Achsschnitt A-B
Ebene 2 axial section A-B UNC
UNF
plane 2 UNEF
90° = Achsschnitt C-D UN, UNS
Ebene 1 axial section C-D
plane 1
NPSM
NPT
NPTF
Tr, Rd
Gewinde-Nenn-Ø mm P ORDER-CODE Nettopreise zylindrische Gewinde
Thread nominal mm Net prices parallel threads
Ø mm
LD GD/AD GR/AR
G Art.-Nr. a Art.-Nr. a Art.-Nr. a
3 - 6 0,5 – 6 Option 1–D 301 32,00 303 26,00 311 38,00

>6 - 40 0,5 – 6 Option 1–D 302 32,00 304 26,00 312 38,00
M
>40 - 100 0,5 – 6 Option 1–D 305 29,00 313 42,00 MF

Z1 329 6,00 329 6,00 329 6,00 G
BSW
KM 294 4,00 294 4,00 294 4,00 BSF
R, Pg
Preise sind gültig für im Katalog aufgeführte Gewindearten Prices are valid for the thread types listed in the catalogue MF-EL
Preise für Trapez-, Rund-, Sägen-, mehrgängige- und kegelige Gewinde Prices for trapezoidal, round, saw, multi-start and tapered threads as UNC, UNF
UNEF
sowie Nenn-Ø <3 und >100 mm und weitere Optionen auf Anfrage well as nominal Ø <3 and >100 mm and further options on request UN, UNS
UNJC
UNJF
237 NPT
