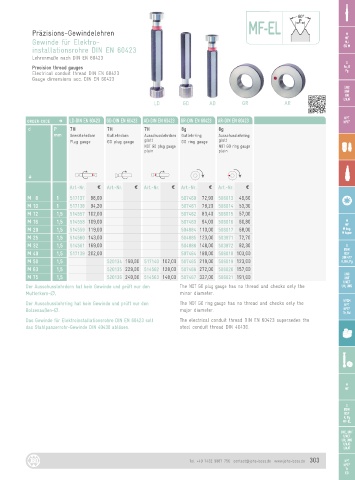

Page 303 - JBO-Katalog-2022

GF GF
MF-EL
Präzisions-Gewindelehren M M
MJ MF
Gewinde für Elektro- EG-M
MJ
MF
installationsrohre DIN EN 60423 EG M
Lehrenmaße nach DIN EN 60423
G G
Rc
Precision thread gauges Rc, R
Electrical conduit thread DIN EN 60423 Pg Pg
Gauge dimensions acc. DIN EN 60423
UNC
UNC
UNF
UNF
UN
UNJF
UN
UNJF
LD GD AD GR AR
NPT
NPT
ORDER-CODE D LD-DIN EN 60423 GD-DIN EN 60423 AD-DIN EN 60423 GR-DIN EN 60423 AR-DIN EN 60423 NPTF
NPTF
d P 7H 7H 7H 8g 8g
mm Grenzlehrdorn Gutlehrdorn Ausschusslehrdorn Gutlehrring Ausschusslehrring
Plug gauge GO plug gauge glatt GO ring gauge glatt
GL/
NOT GO plug gauge NOT GO ring gauge Kombi
plain plain
G
Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a

M 8 1 517137 88,00 507460 72,90 506013 49,60 SE
M 10 1 517138 94,20 507461 78,20 506014 53,30
M 12 1,5 514557 102,00 507462 83,40 506015 57,00
M 16 1,5 514558 109,00 507463 94,00 506016 60,80 M M
MF MF
M keg.
M 20 1,5 514559 119,00 504884 110,00 506017 68,00 M keg.
M taper
M taper
M 25 1,5 514560 143,00 504885 123,00 503871 72,70
M 32 1,5 514561 169,00 504886 148,00 503872 82,30 G G
BSW
BSW
M 40 1,5 517139 202,00 507464 180,00 506018 103,00 BSF
BSF
DIN477
DIN 477
M 50 1,5 520134 160,00 517140 102,00 507465 219,00 506019 123,00 R, BA, Pg
R, BA, Pg
M 63 1,5 520135 229,00 514562 128,00 507466 272,00 506020 157,00
UNC
UNC
M 75 1,5 520136 240,00 514563 148,00 507467 327,00 506021 191,00 UNF
UNF
UNEF
UNEF
Der Ausschusslehrdorn hat kein Gewinde und prüft nur den The NOT GO plug gauge has no thread and checks only the UN, UNS
UN/UNS
Mutterkern-Ø. minor diameter.
Der Ausschusslehrring hat kein Gewinde und prüft nur den The NOT GO ring gauge has no thread and checks only the NPSM
NPT
Bolzenaußen-Ø. major diameter. NPTF
Tr, Rd
Das Gewinde für Elektroinstallationsrohre DIN EN 60423 soll The electrical conduit thread DIN EN 60423 supersedes the
das Stahlpanzerrohr-Gewinde DIN 40430 ablösen. steel conduit thread DIN 40430.
