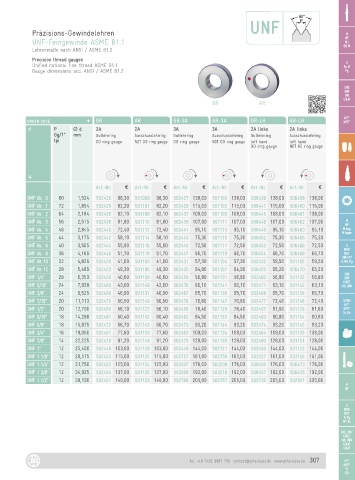

Page 307 - JBO-Katalog-2022

GF GF
UNF
Präzisions-Gewindelehren M M
MJ MF
UNF-Feingewinde ASME B1.1 EG-M
MJ
MF
Lehrenmaße nach ANSI / ASME B1.2 EG M
Precision thread gauges
G G
Unified national fine thread ASME B1.1 Rc, R
Rc
Gauge dimensions acc. ANSI / ASME B1.2 Pg Pg
UNC
UNC
UNF
UNF
UNJF
UN
UN
UNJF
GR AR
NPT
NPT
ORDER-CODE D GR AR GR-3A AR-3A GR-LH AR-LH NPTF
NPTF
d P Ø d 2A 2A 3A 3A 2A links 2A links
Gg/1“ mm Gutlehrring Ausschusslehrring Gutlehrring Ausschusslehrring Gutlehrring Ausschusslehrring
tpi GO ring gauge NOT GO ring gauge GO ring gauge NOT GO ring gauge left hand left hand
GO ring gauge NOT GO ring gauge GL/
Kombi
G
Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a

UNF Nr. 0 80 1,524 502426 98,30 501099 98,30 502427 138,00 501100 138,00 506438 138,00 506458 138,00 SE
UNF Nr. 1 72 1,854 502428 82,20 501101 82,20 502429 115,00 501102 115,00 506441 115,00 506460 115,00
UNF Nr. 2 64 2,184 502436 82,10 501108 82,10 502437 108,00 501109 108,00 506445 108,00 506461 108,00
UNF Nr. 3 56 2,515 502438 81,80 501110 81,80 502439 107,00 501111 107,00 506448 107,00 506462 107,00 M M
MF MF
M keg.
UNF Nr. 4 48 2,845 502440 72,40 501112 72,40 502441 95,10 501113 95,10 506449 95,10 506463 95,10 M keg.
M taper
M taper
UNF Nr. 5 44 3,175 502442 58,10 501114 58,10 502443 75,30 501115 75,30 506452 75,30 506465 75,30
UNF Nr. 6 40 3,505 502444 55,90 501116 55,90 502445 72,50 501117 72,50 506453 72,50 506466 72,50 G G
BSW
BSW
UNF Nr. 8 36 4,166 502446 51,70 501118 51,70 502447 66,70 501119 66,70 506454 66,70 506468 66,70 BSF
BSF
DIN 477
DIN477
UNF Nr. 10 32 4,826 502430 41,00 501103 41,00 502431 57,30 501104 57,30 502432 59,50 501105 59,50 R, BA, Pg
R, BA, Pg
UNF Nr. 12 28 5,486 502433 49,30 501106 49,30 502435 64,00 501107 64,00 506455 65,20 506470 65,20
UNC
UNF 1/4“ 28 6,350 502458 40,60 501130 40,60 502459 56,80 501131 56,80 502460 56,80 501132 56,80 UNC
UNF
UNF
UNEF
UNEF
UNF 5/16“ 24 7,938 502469 43,00 501140 43,00 502470 60,10 501141 60,10 502471 63,10 501142 63,10 UN/UNS
UN, UNS
UNF 3/8“ 24 9,525 502466 46,90 501137 46,90 502467 65,70 501138 65,70 502468 65,70 501139 65,70
UNF 7/16“ 20 11,113 502475 50,50 501146 50,50 502476 70,60 501147 70,60 502477 72,40 501148 72,40 NPSM
NPT
UNF 1/2“ 20 12,700 502455 56,10 501127 56,10 502456 78,40 501128 78,40 502457 81,60 501129 81,60 NPTF
Tr, Rd
UNF 9/16“ 18 14,288 502481 60,40 501152 60,40 502482 84,50 501153 84,50 502483 90,80 501154 90,80
UNF 5/8“ 18 15,875 502472 66,70 501143 66,70 502473 93,20 501144 93,20 502474 93,20 501145 93,20
UNF 3/4“ 16 19,050 502461 77,60 501133 77,60 502463 109,00 501134 109,00 502464 109,00 501135 109,00
UNF 7/8“ 14 22,225 502478 91,20 501149 91,20 502479 128,00 501150 128,00 502480 128,00 501151 128,00
UNF 1“ 12 25,400 502448 103,00 501120 103,00 502449 144,00 501121 144,00 502450 144,00 501122 144,00
UNF 1 1/8“ 12 28,575 502453 115,00 501125 115,00 502757 161,00 502758 161,00 503127 161,00 503126 161,00
UNF 1 1/4“ 12 31,750 502452 125,00 501124 125,00 503207 176,00 503208 176,00 506456 176,00 506473 176,00
UNF 1 3/8“ 12 34,925 502454 137,00 501126 137,00 503209 192,00 503210 192,00 506457 192,00 506476 192,00
UNF 1 1/2“ 12 38,100 502451 146,00 501123 146,00 502768 205,00 502767 205,00 505736 205,00 502851 205,00
M
MF
MF
G
BSW
BSF
R, Pg
MF-EL
UNC, UNF
UNEF
UNF
UN, UNS
UNJC
UNJF
Tel. +49 7432 9087 750 contact@johs-boss.de www.johs-boss.de 307 NPT
