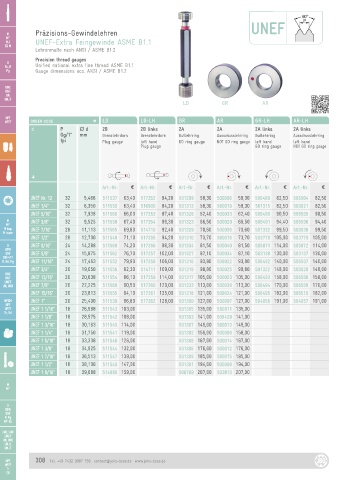

Page 308 - JBO-Katalog-2022

GF GF
UNEF

M M Präzisions-Gewindelehren
MJ MF
MJ
EG-M UNEF-Extra Feingewinde ASME B1.1
MF
EG M
Lehrenmaße nach ANSI / ASME B1.2
Precision thread gauges
G G
Rc, R Unified national extra fine thread ASME B1.1
Rc
Pg Pg Gauge dimensions acc. ANSI / ASME B1.2
UNC
UNC
UNF
UNF
UN
UNJF
UNJF
UN
LD GR AR
NPT
NPT
NPTF ORDER-CODE D LD LD-LH GR AR GR-LH AR-LH
NPTF
d P Ø d 2B 2B links 2A 2A 2A links 2A links
Gg/1“ mm Grenzlehrdorn Grenzlehrdorn Gutlehrring Ausschusslehrring Gutlehrring Ausschusslehrring
tpi Plug gauge left hand GO ring gauge NOT GO ring gauge left hand left hand
GL/ Plug gauge GO ring gauge NOT GO ring gauge
Kombi
G
Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a

UNEF Nr. 12 32 5,486 511537 63,40 517352 84,20 501299 58,30 500006 58,30 506489 82,50 506504 82,50
SE
UNEF 1/4“ 32 6,350 511550 63,40 516900 84,20 501313 58,30 500019 58,30 501315 82,50 500021 82,50
UNEF 5/16“ 32 7,938 511560 66,00 517353 87,40 501326 62,40 500033 62,40 506490 90,50 506505 90,50
M M UNEF 3/8“ 32 9,525 511558 67,40 517354 89,30 501323 66,50 500029 66,50 506491 94,40 506506 94,40
MF MF
M keg. UNEF 7/16“ 28 11,113 511565 69,80 514710 92,40 501329 70,60 500036 70,60 501332 99,50 500038 99,50
M keg.
M taper
M taper
UNEF 1/2“ 28 12,700 511548 71,10 517355 94,20 501310 73,70 500016 73,70 503778 105,00 503779 105,00
G G UNEF 9/16“ 24 14,288 511569 74,20 517356 98,30 501334 81,50 500040 81,50 505871 114,00 505872 114,00
BSW
BSW
BSF
BSF UNEF 5/8“ 24 15,875 511562 76,70 517357 102,00 501327 87,10 500034 87,10 503138 130,00 503137 130,00
DIN477
DIN 477
R, BA, Pg
R, BA, Pg UNEF 11/16“ 24 17,463 511552 79,90 517358 106,00 501316 93,80 500022 93,80 506492 140,00 506507 140,00
UNEF 3/4“ 20 19,050 511556 82,30 514711 109,00 501319 98,80 500025 98,80 501322 148,00 500028 148,00
UNC
UNC
UNF
UNF UNEF 13/16“ 20 20,638 511554 86,10 517359 114,00 501317 105,00 500023 105,00 506493 158,00 506508 158,00
UNEF
UNEF
UN, UNS
UN/UNS UNEF 7/8“ 20 22,225 511568 90,50 517360 120,00 501333 113,00 500039 113,00 506494 170,00 506509 170,00
UNEF 15/16“ 20 23,813 511555 94,10 517361 125,00 501318 121,00 500024 121,00 506495 182,00 506510 182,00
NPSM UNEF 1“ 20 25,400 511539 96,80 517362 128,00 501300 127,00 500007 127,00 504056 191,00 504057 191,00
NPT
NPTF UNEF 1 1/16“ 18 26,988 511543 103,00 501305 135,00 500011 135,00
Tr, Rd
UNEF 1 1/8“ 18 28,575 511542 108,00 501303 141,00 505428 141,00
UNEF 1 3/16“ 18 30,163 511545 114,00 501307 149,00 500013 149,00
UNEF 1 1/4“ 18 31,750 511541 119,00 501302 158,00 500009 158,00
UNEF 1 5/16“ 18 33,338 511546 126,00 501308 167,00 500014 167,00
UNEF 1 3/8“ 18 34,925 511544 132,00 501306 176,00 500012 176,00
UNEF 1 7/16“ 18 36,513 511547 139,00 501309 185,00 500015 185,00
UNEF 1 1/2“ 18 38,100 511540 147,00 501301 194,00 500008 194,00
UNEF 1 9/16“ 18 39,688 514880 159,00 506769 207,00 503813 207,00
M
MF
MF
G
BSW
BSF
R, Pg
MF-EL
UNC, UNF
UNEF
UNEF
UN, UNS
UNJC
UNJF
NPT 308 Tel. +49 7432 9087 750 contact@johs-boss.de www.johs-boss.de
