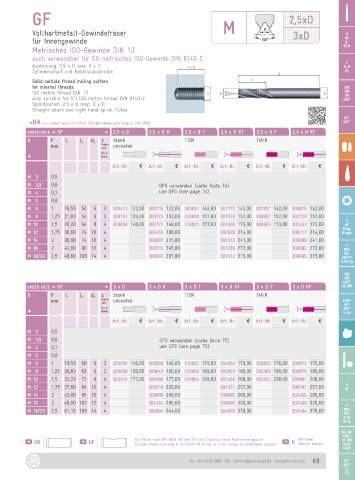

Page 69 - JBO-Katalog-2022

GF 2,5xD

Vollhartmetall-Gewindefräser M 3xD M
für Innengewinde MF
MJ
Metrisches ISO-Gewinde DIN 13 EG M
auch verwendbar für EG metrisches ISO-Gewinde DIN 8140-2
G
Ausführung: 2,5 x D bzw. 3 x D Rc, R
Zylinderschaft und Rechtsspiralnuten Pg
Solid carbide thread milling cutters
for internal threads UNC
ISO metric thread DIN 13 UNF
UN
also suitable for STI ISO metric thread DIN 8140-2 UNJF
Specification: 2.5 x D resp. 3 x D
Straight shank and right hand spiral flutes
NPT
DHA (Zyl.-Schaft nach DIN 6535, Straight shank according to DIN 6535) NPTF
ORDER-CODE D GF D 2,5 x D 2,5 x D K 2,5 x D T 2,5 x D KT 2,5 x D F 2,5 x D KF
D P l 1 l 2 d 2 z blank TiCN TiAlN
mm Nuten- uncoated
zahl
No. of
G flutes
Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a
M 3 0,5
M 3,5 0,6 GFS verwenden (siehe Seite 74)

M 4 0,7 use GFS (see page 74)
M 5 0,8
M 6 1 16,50 54 6 3 300472 122,00 300716 122,00 305051 142,00 301772 142,00 302291 142,00 300870 142,00
M 8 1,25 21,80 54 6 3 300731 133,00 300725 133,00 310000 157,00 301578 157,00 300857 157,00 302129 157,00
M
M 10 1,5 26,20 64 8 4 300858 148,00 300771 148,00 310001 173,00 301606 173,00 300859 173,00 302433 173,00 MF
M keg.
M 12 1,75 30,60 74 10 4 300455 188,00 300630 214,00 300717 214,00 M taper
M 14 2 36,90 74 10 4 300887 215,00 301513 241,00 300889 241,00
G
M 16 2 42,90 90 12 4 300519 245,00 301226 272,00 300892 272,00 BSW
BSF
M 18/20 2,5 48,60 108 14 4 300893 287,00 301312 315,00 300895 315,00 DIN 477
R, BA, Pg

UNC
UNF
UNEF
ORDER-CODE D GF D 3 x D 3 x D K 3 x D T 3 x D KT 3 x D F 3 x D KF UN, UNS
D P l 1 l 2 d 2 z blank TiCN TiAlN
mm Nuten- uncoated NPSM
zahl
NPT
No. of NPTF
G flutes Tr, Rd
Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a
M 3 0,5
M 3,5 0,6 GFS verwenden (siehe Seite 75)

M 4 0,7 use GFS (see page 75)
M 5 0,8
M 6 1 19,50 60 6 3 300589 146,00 300868 146,00 310002 170,00 304854 170,00 300855 170,00 300872 170,00
M 8 1,25 26,80 62 6 3 300068 160,00 300645 160,00 310003 189,00 304855 189,00 302306 189,00 300876 189,00
M 10 1,5 32,20 72 8 4 302315 177,00 300468 177,00 310004 208,00 301456 208,00 302322 208,00 300881 208,00
M
M 12 1,75 37,60 84 10 4 300518 226,00 301271 257,00 300761 257,00 MF
M 14 2 42,90 85 10 4 300888 258,00 310005 289,00 302456 289,00
M 16 2 48,90 102 12 4 302464 295,00 310006 326,00 302469 326,00 G
M 18/20 2,5 61,10 108 14 4 300894 344,00 304856 378,00 302484 378,00 BSW
BSF
R, Pg
MF-EL
UNC, UNF
UNEF
Kühlkanal
HB HE Zyl.-Schaft nach DIN 6535 HB oder HE, kein Zuschlag, keine Rücknahme möglich K internal coolant UN, UNS
UNJC
Straight shank according to DIN 6535 HB or HE, no extra charge, no withdrawal possible
UNJF
