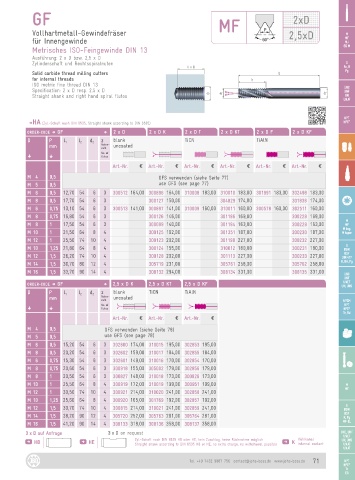

Page 71 - JBO-Katalog-2022

GF MF 2xD

Vollhartmetall-Gewindefräser 2,5xD M
für Innengewinde MF
MJ
Metrisches ISO-Feingewinde DIN 13 EG M
Ausführung: 2 x D bzw. 2,5 x D
Zylinderschaft und Rechtsspiralnuten G
Rc, R
Solid carbide thread milling cutters Pg
for internal threads
ISO metric fine thread DIN 13 UNC
Specification: 2 x D resp. 2.5 x D UNF
Straight shank and right hand spiral flutes UN
UNJF

NPT
DHA (Zyl.-Schaft nach DIN 6535, Straight shank according to DIN 6535) NPTF
ORDER-CODE D GF D 2 x D 2 x D K 2 x D T 2 x D KT 2 x D F 2 x D KF
D P l 1 l 2 d 2 z blank TiCN TiAlN
mm Nuten- uncoated
zahl
No. of
G G flutes
Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a
M 4 0,5 GFS verwenden (siehe Seite 77)

M 5 0,5 use GFS (see page 77)
M 6 0,5 12,70 54 6 3 300512 164,00 300896 164,00 310008 183,00 310010 183,00 301991 183,00 302498 183,00
M 8 0,5 17,70 54 6 3 300127 150,00 304829 174,00 301836 174,00
M 6 0,75 13,10 54 6 3 300513 141,00 300897 141,00 310009 160,00 310011 160,00 300578 160,00 302511 160,00
M 8 0,75 16,80 54 6 3 300126 146,00 301196 169,00 300228 169,00
M
M 8 1 17,50 54 6 3 300099 140,00 301194 163,00 300229 163,00 MF
M keg.
M 10 1 21,50 64 8 4 300125 162,00 301351 187,00 300230 187,00 M taper
M 12 1 25,50 74 10 4 300123 202,00 301198 227,00 300232 227,00
G
M 10 1,25 21,80 64 8 4 300124 155,00 310012 180,00 300231 180,00 BSW
BSF
M 12 1,5 26,20 74 10 4 300128 202,00 301113 227,00 300233 227,00 DIN 477
M 14 1,5 30,70 80 12 4 305719 231,00 305761 258,00 305762 258,00 R, BA, Pg
M 16 1,5 33,70 90 14 4 308132 294,00 308134 331,00 308135 331,00 UNC
UNF
UNEF
ORDER-CODE D GF D 2,5 x D K 2,5 x D KT 2,5 x D KF UN, UNS
D P l 1 l 2 d 2 z blank TiCN TiAlN
mm Nuten- uncoated NPSM
zahl
No. of NPT
G G flutes NPTF
Tr, Rd
Art.-Nr. a Art.-Nr. a Art.-Nr. a
M 4 0,5 GFS verwenden (siehe Seite 78)

M 5 0,5 use GFS (see page 78)
M 6 0,5 15,20 54 6 3 302600 174,00 310015 195,00 302853 195,00
M 8 0,5 20,20 54 6 3 302602 159,00 310017 184,00 302855 184,00
M 6 0,75 15,30 54 6 3 302601 149,00 310016 170,00 302854 170,00
M 8 0,75 20,60 54 6 3 300918 155,00 305002 179,00 302856 179,00
M 8 1 20,50 54 6 3 300827 148,00 310018 173,00 300826 173,00
M 10 1 25,50 64 8 4 300919 172,00 310019 199,00 300951 199,00 M
MF
M 12 1 30,50 74 10 4 300921 214,00 310020 241,00 302858 241,00
M 10 1,25 25,60 64 8 4 300920 165,00 301769 192,00 302857 192,00
G
M 12 1,5 30,70 74 10 4 300815 214,00 310021 241,00 302859 241,00 BSW
BSF
M 14 1,5 38,20 90 12 4 305720 252,00 305763 281,00 305764 281,00 R, Pg
M 16 1,5 41,20 90 14 4 308133 318,00 308136 358,00 308137 358,00 MF-EL
3 x D auf Anfrage 3 x D on request UNC, UNF
UNEF
Kühlkanal
HB HE Zyl.-Schaft nach DIN 6535 HB oder HE, kein Zuschlag, keine Rücknahme möglich K internal coolant UN, UNS
Straight shank according to DIN 6535 HB or HE, no extra charge, no withdrawal possible
UNJC
UNJF
