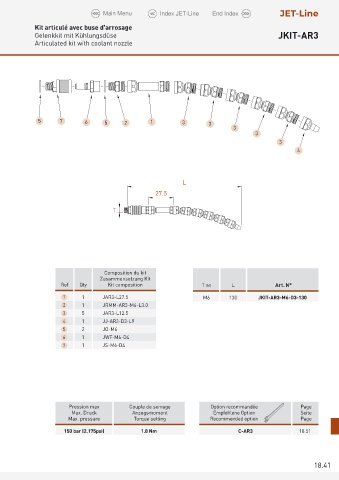

Kit articulé avec buse d'arrosage
Gelenkkit mit Kühlungsdüse JKIT-AR3
Articulated kit with coolant nozzle
5 7 6 5 2 1 3 3
3
3
3
4
L
27.5
T
Composition du kit
Zusammensetzung Kit
Ref Qty Kit composition T (M) L Art. N°
1 1 JAR3-L27.5 M6 130 JKIT-AR3-M6-D3-130
2 1 JRMM-AR3-M6-L3.0
3 5 JAR3-L12.5
4 1 JJ-AR3-D3-L9
5 2 JO-M6
6 1 JWF-M6-D4
7 1 JS-M6-D4
Pression max Couple de serrage Option recommandée Page
Max. Druck Anzugsmoment Empfohlene Option Seite
Max. pressure Torque setting Recommended option Page
150 bar (2.175psi) 1.8 Nm C-AR3 18.51
18.41
