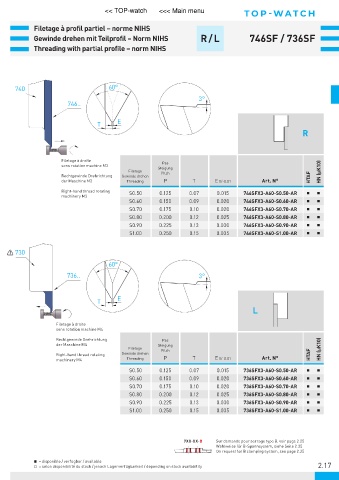

Page 189 - 21-036 APPLITEC catalogue.indb

<< TOP-watch <<< Main menu TO P - W A TC H

Filetage à profil partiel – norme NIHS
Gewinde drehen mit Teilprofil – Norm NIHS R / L 746SF / 736SF
Threading with partial profile – norm NIHS

740 60°
3°
746..
E
T
R

Filetage à droite Pas
sens rotation machine M3 Steigung
Filetage Pitch HN (μK10)
Rechtgewinde Drehrichtung Gewinde drehen HTAF
der Maschine M3 Threading P T E 0/-0.01 Art. N°
Right-hand thread rotating S0.50 0.125 0.07 0.015 746SFX3-A60-S0.50-AR Ŷ Ŷ
machinery M3
S0.60 0.150 0.09 0.020 746SFX3-A60-S0.60-AR Ŷ Ŷ
S0.70 0.175 0.10 0.020 746SFX3-A60-S0.70-AR Ŷ Ŷ
S0.80 0.200 0.12 0.025 746SFX3-A60-S0.80-AR Ŷ Ŷ
S0.90 0.225 0.13 0.030 746SFX3-A60-S0.90-AR Ŷ Ŷ
S1.00 0.250 0.15 0.035 746SFX3-A60-S1.00-AR Ŷ Ŷ

730
60°
736.. 3°

E
T
L

Filetage à droite
sens rotation machine M4
Rechtgewinde Drehrichtung Pas
der Maschine M4 Steigung
Filetage Pitch HN (μK10)
Right-hand thread rotating Gewinde drehen HTAF
machinery M4 Threading P T E 0/-0.01 Art. N°
S0.50 0.125 0.07 0.015 736SFX3-A60-S0.50-AR Ŷ Ŷ
S0.60 0.150 0.09 0.020 736SFX3-A60-S0.60-AR Ŷ Ŷ
S0.70 0.175 0.10 0.020 736SFX3-A60-S0.70-AR Ŷ Ŷ
S0.80 0.200 0.12 0.025 736SFX3-A60-S0.80-AR Ŷ Ŷ
S0.90 0.225 0.13 0.030 736SFX3-A60-S0.90-AR Ŷ Ŷ
S1.00 0.250 0.15 0.035 736SFX3-A60-S1.00-AR Ŷ Ŷ

7XX-XX-B Sur demande pour serrage type B, voir page 2.25
Wahlweise für B-Spannsystem, siehe Seite 2.25
On request for B clamping system, see page 2.25
Ŷ = disponible / verfügbar / available
2.17
Ƒ = selon disponibilité du stock / jenach Lagerverfügbarkeit / depending on stock availability
