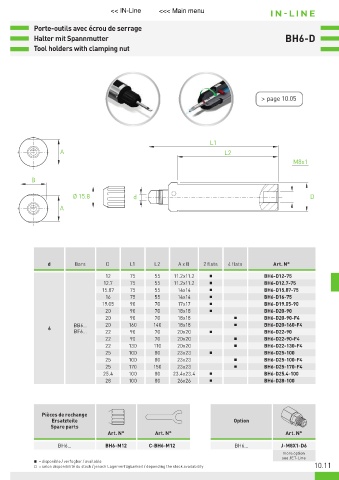

Porte-outils avec écrou de serrage
Halter mit Spannmutter BH6-D
Tool holders with clamping nut

> page 10.05

L1
A L2
M8x1

B

Ø 15.8 d D
A

d Bars D L1 L2 A x B 2 flats 4 flats Art. N°
12 75 55 11.2x11.2 Ŷ BH6-D12-75
12.7 75 55 11.2x11.2 Ŷ BH6-D12.7-75
15.87 75 55 14x14 Ŷ BH6-D15.87-75
16 75 55 14x14 Ŷ BH6-D16-75
19.05 90 70 17x17 Ŷ BH6-D19.05-90
20 90 70 18x18 Ŷ BH6-D20-90
20 90 70 18x18 Ŷ BH6-D20-90-F4
BB6… 20 160 140 18x18 Ŷ BH6-D20-160-F4
6
BF6… 22 90 70 20x20 Ŷ BH6-D22-90
22 90 70 20x20 Ŷ BH6-D22-90-F4
22 130 110 20x20 Ŷ BH6-D22-130-F4
25 100 80 23x23 Ŷ BH6-D25-100
25 100 80 23x23 Ŷ BH6-D25-100-F4
25 170 150 23x23 Ŷ BH6-D25-170-F4
25.4 100 80 23.4x23.4 Ŷ BH6-D25.4-100
28 100 80 26x26 Ŷ BH6-D28-100

Pièces de rechange
Ersatzteile Option
Spare parts
Art. N° Art. N° Art. N°
BH6… BH6-M12 C-BH6-M12 BH6… J-M8X1-D6
more option
see JET-Line
Ŷ = disponible / verfügbar / available
10.11
Ƒ = selon disponibilité du stock / jenach Lagerverfügbarkeit / depending the stock availability
