P. 782
TOOLING-Line Main Menu Index TOOLING-Line End Index

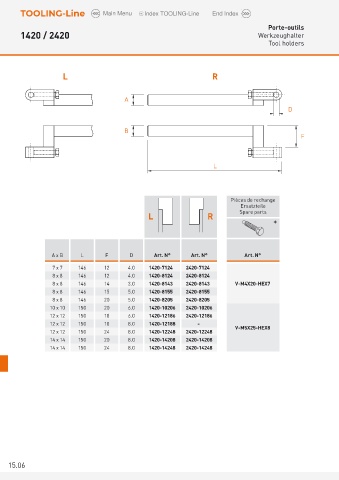

Porte-outils
1420 / 2420 Werkzeughalter
Tool holders
L R
A
D
B
F
L
Pièces de rechange
Ersatzteile
L R Spare parts
*
A x B L F D Art. N° Art. N° Art. N°
7 x 7 146 12 4.0 1420-7124 2420-7124
8 x 8 146 12 4.0 1420-8124 2420-8124
8 x 8 146 14 3.0 1420-8143 2420-8143 V-M4X20-HEX7
8 x 8 146 15 5.0 1420-8155 2420-8155
8 x 8 146 20 5.0 1420-8205 2420-8205
10 x 10 150 20 6.0 1420-10206 2420-10206
12 x 12 150 18 6.0 1420-12186 2420-12186
12 x 12 150 18 8.0 1420-12188 - V-M5X25-HEX8
12 x 12 150 24 8.0 1420-12248 2420-12248
14 x 14 150 20 8.0 1420-14208 2420-14208
14 x 14 150 24 8.0 1420-14248 2420-14248
15.06
