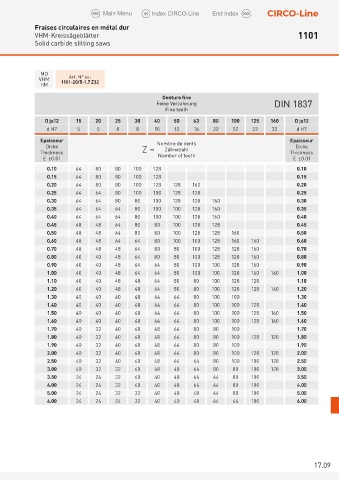

Fraises circulaires en métal dur
VHM-Kreissägeblätter 1101
Solid carbide slitting saws

MD
VHM Art. N° ex :
HM 1101-20/5-1.7 Z32
Denture fine
Feine Verzahnung DIN 1837
Fine teeth
D js12 15 20 25 30 40 50 63 80 100 125 160 D js12
d H 7 5 5 8 8 1 0 1 3 1 6 2 2 2 2 2 2 3 2 d H 7
Epaisseur Epaisseur
Dicke Nombre de dents Dicke
Zähnezahl
Thickness Z = Number of teeth Thickness
E ±0.01 E ±0.01
0.10 64 80 80 100 128 0.10
0.15 64 80 80 100 128 0.15
0.20 64 80 80 100 128 128 160 0.20
0.25 64 64 80 100 100 128 128 0.25
0.30 64 64 80 80 100 128 128 160 0.30
0.35 64 64 64 80 100 100 128 160 0.35
0.40 64 64 64 80 100 100 128 160 0.40
0.45 48 48 64 80 80 100 128 128 0.45
0.50 48 48 64 80 80 100 128 128 160 0.50
0.60 48 48 64 64 80 100 100 128 160 160 0.60
0.70 48 48 48 64 80 80 100 128 128 160 0.70
0.80 40 40 48 64 80 80 100 128 128 160 0.80
0.90 40 40 48 64 64 80 100 100 128 160 0.90
1.00 40 40 48 64 64 80 100 100 128 160 160 1.00
1.10 40 40 48 48 64 80 80 100 128 128 1.10
1.20 40 40 48 48 64 80 80 100 128 128 160 1.20
1.30 40 40 40 48 64 64 80 100 100 1.30
1.40 40 40 40 48 64 64 80 100 100 128 1.40
1.50 40 40 40 48 64 64 80 100 100 128 160 1.50
1.60 40 40 40 48 64 64 80 100 100 128 160 1.60
1.70 40 32 40 48 48 64 80 80 100 1.70
1.80 40 32 40 48 48 64 80 80 100 128 128 1.80
1.90 40 32 40 48 48 64 80 80 100 1.90
2.00 40 32 40 48 48 64 80 80 100 128 128 2.00
2.50 40 32 40 40 48 64 64 80 100 100 128 2.50
3.00 40 32 32 40 48 48 64 80 80 100 128 3.00
3.50 24 24 32 40 40 48 64 64 80 100 3.50
4.00 24 24 32 40 40 48 64 64 80 100 4.00
5.00 24 24 32 32 40 48 48 64 80 100 5.00
6.00 24 24 24 32 40 40 48 64 64 100 6.00
