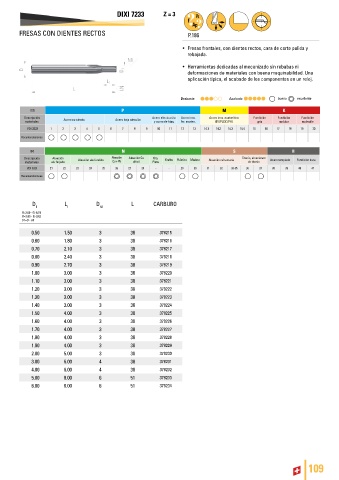

Page 111 - DC_SWISS(Catalogue_TM_ES-EN)

DIXI 7233 Z = 3

FRESAS CON DIENTES RECTOS P.186

• Fresas frontales, con dientes rectos, cara de corte pulida y
rebajada.

• Herramientas dedicadas al mecanizado sin rebabas ni
deformaciones de materiales con buena maquinabilidad. Una
aplicación típica, el acabado de los componentes en un reloj.

Desbaste Acabado bueno excelente

ISO P M K
Descripción Acero alta aleación Acero inox. Acero inox. austenítico Fundición Fundición Fundición
materiales Acero no aleado Acero baja aleación y acero de htas. fer. marten. (DUPLEX /PH) gris nodular maleable
VDI 3323 1 2 3 4 5 6 7 8 9 10 11 12 13 14.1 14.2 14.3 14.4 15 16 17 18 19 20
Recomendaciones

ISO N S H
Descripción Aleación Aleación alu fundido Aleación Aleación Cu Oro, Grafito Plástico Madera Aleación refractaria Titanio, aleaciones Acero templado Fundición dura
materiales alu forjado Cu + Pb difícil Plata de titanio
VDI 3323 21 22 23 24 25 26 27 28 - - 29 30 31 32 33-35 36 37 38 39 40 41
Recomendaciones

D L D L CARBURO
1 1 h5
Ø<2.00 - 0/-0.01
Ø≥2.00 - 0/-0.02
D1=D - e8
0.50 1.50 3 38 378215
0.60 1.80 3 38 378216
0.70 2.10 3 38 378217
0.80 2.40 3 38 378218
0.90 2.70 3 38 378219
1.00 3.00 3 38 378220
1.10 3.00 3 38 378221
1.20 3.00 3 38 378222
1.30 3.00 3 38 378223
1.40 3.00 3 38 378224
1.50 4.00 3 38 378225
1.60 4.00 3 38 378226
1.70 4.00 3 38 378227
1.80 4.00 3 38 378228
1.90 4.00 3 38 378229
2.00 5.00 3 38 378230
3.00 6.00 4 38 378231
4.00 6.00 4 38 378232
5.00 8.00 6 51 378233
6.00 8.00 6 51 378234

109
