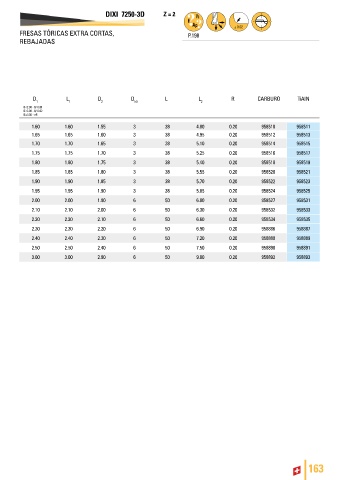

DIXI 7250-3D Z = 2

FRESAS TÓRICAS EXTRA CORTAS, P.198
REBAJADAS

D 1 L 1 D 2 D h5 L L 2 R CARBURO TiAIN
Ø<2.00 - 0/-0.01
Ø<3.00 - 0/-0.02
Ø≥3.00 - e8
1.60 1.60 1.55 3 38 4.80 0.20 958510 958511
1.65 1.65 1.60 3 38 4.95 0.20 958512 958513
1.70 1.70 1.65 3 38 5.10 0.20 958514 958515
1.75 1.75 1.70 3 38 5.25 0.20 958516 958517
1.80 1.80 1.75 3 38 5.40 0.20 958518 958519
1.85 1.85 1.80 3 38 5.55 0.20 958520 958521
1.90 1.90 1.85 3 38 5.70 0.20 958522 958523
1.95 1.95 1.90 3 38 5.85 0.20 958524 958525
2.00 2.00 1.90 6 50 6.00 0.20 958527 958531
2.10 2.10 2.00 6 50 6.30 0.20 958532 958533
2.20 2.20 2.10 6 50 6.60 0.20 958534 958535
2.30 2.30 2.20 6 50 6.90 0.20 958886 958887

2.40 2.40 2.30 6 50 7.20 0.20 958888 958889
2.50 2.50 2.40 6 50 7.50 0.20 958890 958891
3.00 3.00 2.90 6 50 9.00 0.20 958892 958893

163
