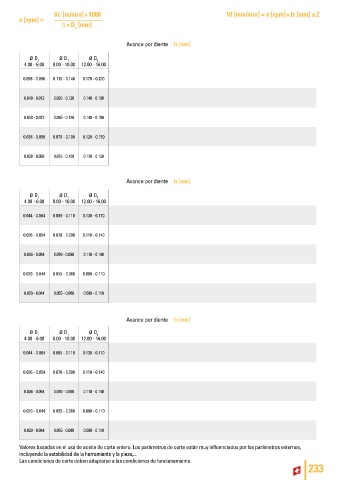

Page 235 - DC_SWISS(Catalogue_TM_ES-EN)
P. 235
Vc [m/min] × 1000 Vf [mm/min] = n [rpm] × fz [mm] x Z
n [rpm] =
π × D [mm]
1
Avance por diente fz [mm]
ø D 1 ø D 1 ø D 1
4.00 - 6.00 8.00 - 10.00 12.00 - 16.00
0.058 - 0.086 0.115 - 0.140 0.170 - 0.230
0.048 - 0.072 0.095 - 0.120 0.140 - 0.190
0.048 - 0.072 0.095 - 0.120 0.140 - 0.190
0.038 - 0.058 0.075 - 0.100 0.120 - 0.150
0.038 - 0.058 0.075 - 0.100 0.120 - 0.150
Avance por diente fz [mm]
ø D 1 ø D 1 ø D 1
4.00 - 6.00 8.00 - 10.00 12.00 - 16.00
0.044 - 0.064 0.085 - 0.110 0.130 - 0.170
0.036 - 0.054 0.070 - 0.090 0.110 - 0.140
0.036 - 0.054 0.070 - 0.090 0.110 - 0.140
0.029 - 0.044 0.055 - 0.080 0.090 - 0.110
0.029 - 0.044 0.055 - 0.080 0.090 - 0.110
Avance por diente fz [mm]
ø D 1 ø D 1 ø D 1
4.00 - 6.00 8.00 - 10.00 12.00 - 16.00
0.044 - 0.064 0.085 - 0.110 0.130 - 0.170
0.036 - 0.054 0.070 - 0.090 0.110 - 0.140
0.036 - 0.054 0.070 - 0.090 0.110 - 0.140
0.029 - 0.044 0.055 - 0.080 0.090 - 0.110
0.029 - 0.044 0.055 - 0.080 0.090 - 0.110
Valores basados en el uso de aceite de corte entero. Los parámetros de corte están muy influenciados por los parámetros externos,
incluyendo la estabilidad de la herramienta y la pieza,...
Las condiciones de corte deben adaptarse a las condiciones de funcionamiento.
233
