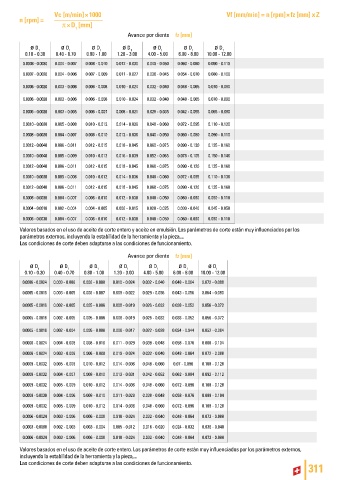

Page 313 - DC_SWISS(Catalogue_TM_ES-EN)

Vc [m/min] × 1000 Vf [mm/min] = n [rpm] × fz [mm] x Z
n [rpm] =
π × D [mm]
1
Avance por diente fz [mm]

ø D 1 ø D 1 ø D 1 ø D 1 ø D 1 ø D 1 ø D 1
0.10 - 0.30 0.40 - 0.70 0.80 - 1.00 1.20 - 3.00 4.00 - 5.00 6.00 - 8.00 10.00 - 12.00
0.0008 - 0.0030 0.004 - 0.007 0.008 - 0.010 0.012 - 0.030 0.040 - 0.050 0.060 - 0.080 0.090 - 0.110

0.0007 - 0.0020 0.004 - 0.006 0.007 - 0.009 0.011 - 0.027 0.036 - 0.045 0.054 - 0.070 0.080 - 0.100
0.0006 - 0.0020 0.003 - 0.006 0.006 - 0.008 0.010 - 0.024 0.032 - 0.040 0.048 - 0.065 0.070 - 0.090

0.0006 - 0.0020 0.003 - 0.006 0.006 - 0.008 0.010 - 0.024 0.032 - 0.040 0.048 - 0.065 0.070 - 0.090

0.0006 - 0.0020 0.003 - 0.005 0.006 - 0.007 0.008 - 0.021 0.028 - 0.035 0.042 - 0.055 0.065 - 0.080

0.0010 - 0.0030 0.005 - 0.008 0.010 - 0.012 0.014 - 0.036 0.048 - 0.060 0.072 - 0.095 0.110 - 0.130
0.0008 - 0.0030 0.004 - 0.007 0.008 - 0.010 0.012 - 0.030 0.040 - 0.050 0.060 - 0.080 0.090 - 0.110
0.0012 - 0.0040 0.006 - 0.011 0.012 - 0.015 0.018 - 0.045 0.060 - 0.075 0.090 - 0.120 0.135 - 0.160

0.0010 - 0.0040 0.005 - 0.009 0.010 - 0.013 0.016 - 0.039 0.052 - 0.065 0.078 - 0.105 0.150 - 0.140
0.0012 - 0.0040 0.006 - 0.011 0.012 - 0.015 0.018 - 0.045 0.060 - 0.075 0.090 - 0.120 0.135 - 0.160
0.0010 - 0.0030 0.005 - 0.008 0.010 - 0.012 0.014 - 0.036 0.048 - 0.060 0.072 - 0.095 0.110 - 0.130
0.0012 - 0.0040 0.006 - 0.011 0.012 - 0.015 0.018 - 0.045 0.060 - 0.075 0.090 - 0.120 0.135 - 0.160

0.0008 - 0.0030 0.004 - 0.007 0.008 - 0.010 0.012 - 0.030 0.040 - 0.050 0.060 - 0.080 0.090 - 0.110
0.0004 - 0.0010 0.002 - 0.004 0.004 - 0.005 0.006 - 0.015 0.020 - 0.025 0.030 - 0.040 0.045 - 0.050
0.0008 - 0.0030 0.004 - 0.007 0.008 - 0.010 0.012 - 0.030 0.040 - 0.050 0.060 - 0.080 0.090 - 0.110

Valores basados en el uso de aceite de corte entero y aceite en emulsión. Los parámetros de corte están muy influenciados por los
parámetros externos, incluyendo la estabilidad de la herramienta y la pieza,...
Las condiciones de corte deben adaptarse a las condiciones de funcionamiento.

Avance por diente fz [mm]

ø D 1 ø D 1 ø D 1 ø D 1 ø D 1 ø D 1 ø D 1
0.10 - 0.30 0.40 - 0.70 0.80 - 1.00 1.20 - 3.00 4.00 - 5.00 6.00 - 8.00 10.00 - 12.00
0.0006 - 0.0024 0.003 - 0.006 0.006 - 0.008 0.010 - 0.024 0.032 - 0.040 0.048 - 0.064 0.072 - 0.088

0.0005 - 0.0016 0.003 - 0.005 0.006 - 0.007 0.009 - 0.022 0.029 - 0.036 0.043 - 0.056 0.064 - 0.080
0.0005 - 0.0016 0.002 - 0.005 0.005 - 0.006 0.008 - 0.019 0.026 - 0.032 0.038 - 0.052 0.056 - 0.072

0.0005 - 0.0016 0.002 - 0.005 0.005 - 0.006 0.008 - 0.019 0.026 - 0.032 0.038 - 0.052 0.056 - 0.072

0.0005 - 0.0016 0.002 - 0.004 0.005 - 0.006 0.006 - 0.017 0.022 - 0.028 0.034 - 0.044 0.052 - 0.064
0.0008 - 0.0024 0.004 - 0.006 0.008 - 0.010 0.011 - 0.029 0.038 - 0.048 0.058 - 0.076 0.088 - 0.104

0.0006 - 0.0024 0.003 - 0.006 0.006 - 0.008 0.010 - 0.024 0.032 - 0.040 0.048 - 0.064 0.072 - 0.088
0.0009 - 0.0032 0.005 - 0.009 0.010 - 0.012 0.014 - 0.036 0.048 - 0.060 0.07 - 0.096 0.108 - 0.128
0.0008 - 0.0032 0.004 - 0.007 0.008 - 0.010 0.013 - 0.031 0.042 - 0.052 0.062 - 0.084 0.092 - 0.112

0.0009 - 0.0032 0.005 - 0.009 0.010 - 0.012 0.014 - 0.036 0.048 - 0.060 0.072 - 0.096 0.108 - 0.128
0.0008 - 0.0030 0.004 - 0.006 0.008 - 0.010 0.011 - 0.029 0.038 - 0.048 0.058 - 0.076 0.088 - 0.104
0.0009 - 0.0032 0.005 - 0.009 0.010 - 0.012 0.014 - 0.036 0.048 - 0.060 0.072 - 0.096 0.108 - 0.128

0.0006 - 0.0024 0.003 - 0.006 0.006 - 0.008 0.010 - 0.024 0.032 - 0.040 0.048 - 0.064 0.072 - 0.088
0.0003 - 0.0008 0.002 - 0.003 0.003 - 0.004 0.005 - 0.012 0.016 - 0.020 0.024 - 0.032 0.036 - 0.040
0.0006 - 0.0024 0.003 - 0.006 0.006 - 0.008 0.010 - 0.024 0.032 - 0.040 0.048 - 0.064 0.072 - 0.088

Valores basados en el uso de aceite de corte entero. Los parámetros de corte están muy influenciados por los parámetros externos,
incluyendo la estabilidad de la herramienta y la pieza,...
Las condiciones de corte deben adaptarse a las condiciones de funcionamiento.
311
