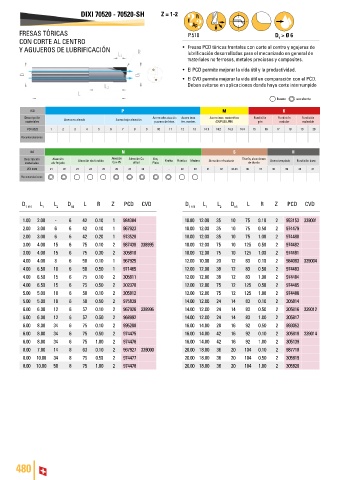

Page 482 - DC_SWISS(Catalogue_TM_ES-EN)

DIXI 70520 - 70520-SH Z = 1-2

FRESAS TÓRICAS P.510 D ≥ Ø 6
CON CORTE AL CENTRO 1
Y AGUJEROS DE LUBRIFICACIÓN • Fresas PCD tóricas frontales con corte al centro y agujeros de
lubrificación desarrolladas para el mecanizado en general de
materiales no ferrosos, metales preciosos y composites.
• El PCD permite mejorar la vida útil y la productividad.
• El CVD permite mejorar la vida útil en comparación con el PCD.
Deben evitarse en aplicaciones donde haya corte interrumpido

bueno excelente

ISO P M K
Descripción Acero alta aleación Acero inox. Acero inox. austenítico Fundición Fundición Fundición
materiales Acero no aleado Acero baja aleación y acero de htas. fer. marten. (DUPLEX /PH) gris nodular maleable
VDI 3323 1 2 3 4 5 6 7 8 9 10 11 12 13 14.1 14.2 14.3 14.4 15 16 17 18 19 20
Recomendaciones

ISO N S H
Descripción Aleación Aleación alu fundido Aleación Aleación Cu Oro, Grafito Plástico Madera Aleación refractaria Titanio, aleaciones Acero templado Fundición dura
materiales alu forjado Cu + Pb difícil Plata de titanio
VDI 3323 21 22 23 24 25 26 27 28 - - 29 30 31 32 33-35 36 37 38 39 40 41
Recomendaciones

D L L D L R Z PCD CVD D L L D L R Z PCD CVD
1 h10 1 2 h5 1 h10 1 2 h5

1.00 2.00 - 6 42 0.10 1 984384 10.00 12.00 35 10 75 0.10 2 953153 339001
2.00 3.00 6 6 42 0.10 1 967923 10.00 12.00 35 10 75 0.50 2 974479
2.00 3.00 6 6 42 0.20 1 973528 10.00 12.00 35 10 75 1.00 2 974480
3.00 4.00 15 6 75 0.10 2 987438 338995 10.00 12.00 75 10 125 0.50 2 974482
3.00 4.00 15 6 75 0.30 2 305810 10.00 12.00 75 10 125 1.00 2 974481
4.00 4.00 8 6 50 0.10 1 967925 12.00 10.00 20 12 83 0.10 2 984083 339004
4.00 6.50 10 6 50 0.50 1 971465 12.00 12.00 38 12 83 0.50 2 974483
4.00 6.50 15 6 75 0.10 2 305811 12.00 12.00 38 12 83 1.00 2 974484
4.00 6.50 15 6 75 0.50 2 302378 12.00 12.00 75 12 125 0.50 2 974485
5.00 5.00 10 6 50 0.10 2 305812 12.00 12.00 75 12 125 1.00 2 974486
5.00 5.00 10 6 50 0.50 2 975839 14.00 12.00 24 14 83 0.10 2 305814
6.00 6.00 12 6 57 0.10 2 967926 338996 14.00 12.00 24 14 83 0.50 2 305816 339012
6.00 6.00 12 6 57 0.50 2 968992 14.00 12.00 24 14 83 1.00 2 305817
6.00 8.00 34 6 75 0.10 2 995208 16.00 14.00 28 16 92 0.50 2 993052
6.00 8.00 34 6 75 0.50 2 974475 16.00 14.00 42 16 92 0.10 2 305818 339014
6.00 8.00 34 6 75 1.00 2 974476 16.00 14.00 42 16 92 1.00 2 305139
8.00 7.00 14 8 63 0.10 2 967927 339000 20.00 18.00 36 20 104 0.10 2 987718
8.00 10.00 34 8 75 0.50 2 974477 20.00 18.00 36 20 104 0.50 2 305819
8.00 10.00 50 8 75 1.00 2 974478 20.00 18.00 36 20 104 1.00 2 305820
