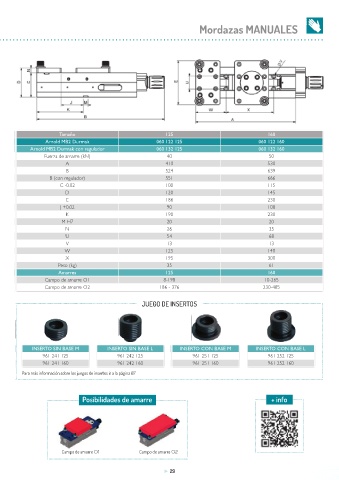

Page 29 - Fresmak-ARNOLD-Mordazas-de-Alta-Presión
P. 29
Mordazas MANUALES
Tamaño 125 160
Arnold MB2 Durmak 060 122 125 060 122 160
Arnold MB2 Durmak con regulador 060 132 125 060 132 160
Fuerza de amarre (kN) 40 50
A 410 530
B 524 639
B (con regulador) 551 666
C -0.02 100 115
D 120 145
E 186 230
J +0.02 90 108
K 190 230
M H7 20 20
N 26 35
U 54 68
V 13 13
W 125 140
X 195 300
Peso (kg) 35 61
Amarres 125 160
Campo de amarre O1 8-198 10-265
Campo de amarre O2 186 - 376 230-485
JUEGO DE INSERTOS
INSERTO SIN BASE M INSERTO SIN BASE L INSERTO CON BASE M INSERTO CON BASE L
961 241 125 961 242 125 961 251 125 961 252 125
961 241 160 961 242 160 961 251 160 961 252 160
Para más información sobre los juegos de insertos ir a la página 67
Posibilidades de amarre + info
Campo de amarre O1 Campo de amarre O2
► 28 ► 29
