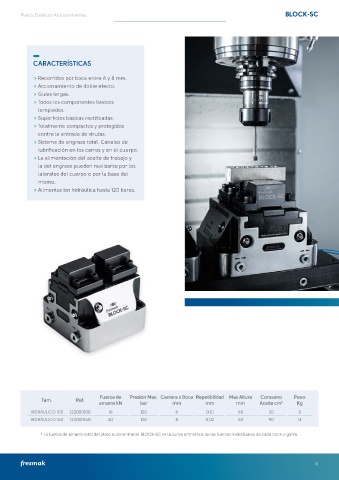

Platos Estáticos Autocentrantes BLOCK-SC

CARACTERÍSTICAS

> Recorridos por boca entre 6 y 8 mm.
> Accionamiento de doble efecto.
> Guías largas.
> Todos los componentes básicos
templados.
> Superficies básicas rectificadas.
> Totalmente compactos y protegidos
contra la entrada de virutas.
> Sistema de engrase total. Canales de
lubrificación en los carros y en el cuerpo.
> La alimentación del aceite de trabajo y
la del engrase pueden realizarse por los
laterales del cuerpo o por la base del
mismo.
> Alimentación hidráulica hasta 120 bares.

Fuerza de Presión Max. Carrera x Boca Repetibilidad Max Altura Consumo Peso
Tam. Ref.
amarre kN bar mm mm mm Aceite cm 3 Kg
HIDRÁULICO 100 122000100 16 120 6 0,01 60 30 5
HIDRÁULICO 160 122000160 40 120 8 0,02 60 90 14

* La fuerza de amarre total del plato autocentrante BLOCK­SC es la suma aritmética de las fuerzas individuales de cada boca o garra.
