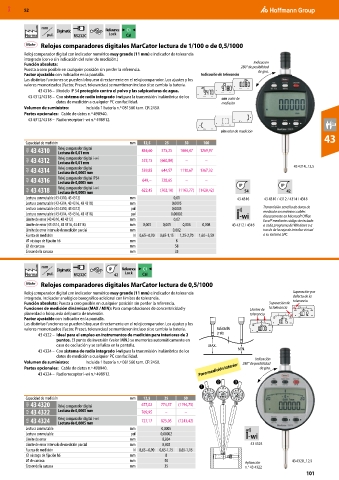

Page 1239 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

mm
Digimatic Reference C1
Norma pul. RS232C Lock Cal
Relojes comparadores digitales MarCator lectura de 1/100 o de 0,5/1000
Reloj comparador digital con indicador numérico muy grande (11 mm) e indicador de tolerancia
integrado (con o sin indicación del valor de medición.)
Función absoluta: Indicación
Puesta a cero posible en cualquier posición sin perder la referencia. 280° de posibilidad
de giro.
Factor ajustable con indicador en la pantalla. Indicación de tolerancia
Las distintas funciones se pueden bloquear directamente en el reloj comparador. Los ajustes y los
valores memorizados (factor, Preset, tolerancias) se mantienen incluso si se cambia la batería.
43 4316 – Modelo IP 54 protegido contra el polvo y las salpicaduras de agua.
43 4312/4318 – Con sistema de radio integrado i-wi para la transmisión inalámbrica de los con valor de
datos de medición a cualquier PC con facilidad. medición
Volumen de suministro: Incluida 1 batería n.º 081560 tam. CR 2450.
Partes opcionales: Cable de datos n.º 498940.
43 4312/4318 – Radiorreceptor i-wi n.º 498912.
sin valor de medición
43
Capacidad de medición mm 12,5 25 50 100
43A 43 4310 Reloj comparador digital 436,60 575,25 1004,47 1269,97
Lectura de 0,01 mm
43A 43 4312 Reloj comparador digital i-wi 522,15 (660,80) – –
Lectura de 0,01 mm
43A 43 4314 Reloj comparador digital 539,85 644,57 1110,67 1367,32 43 4314_12,5
Lectura de 0,0005 mm
43A 43 4316 Reloj comparador digital IP54 649,– 728,65 – – IP IP
Lectura de 0,0005 mm
43A 43 4318 Reloj comparador digital i-wi 622,45 (702,10) (1163,77) (1420,42) 54 42
Lectura de 0,0005 mm
Lectura conmutable (43 4310, 43 4312) mm 0,01 43 4316 43 4310 / 4312 / 4314 / 4318
Lectura conmutable (43 4314, 43 4316, 43 4318) mm 0,0005
Lectura conmutable (43 4310, 43 4312) pul 0,0005 Transmisión sencilla de datos de
medición sin molestos cables
Lectura conmutable (43 4314, 43 4316, 43 4318) pul 0,00002 directamente en Microsoft Office
Límite de error (43 4310, 43 4312) mm 0,02 Excel® mediante código de teclado
Límite de error (43 4314, 43 4316, 43 4318) mm 0,005 0,005 0,006 0,008 43 4312 / 4318 a cada programa de Windows o a
Límite de error intervalo de medición parcial mm 0,002 través de la caja de interfaz virtual
Fuerza de medición N 0,65−0,90 0,65-1,15 1,25-2,70 1,60−3,50 a su sistema SPC.
⌀ vástago de fijación h6 mm 8
⌀ de carcasa mm 58
Grosor de la carcasa mm 35

mm
Digimatic IP Reference C1
Norma pul. RS232C 42 Lock Cal
Relojes comparadores digitales MarCator lectura de 0,5/1000
Reloj comparador digital con indicador numérico muy grande (11 mm) e indicador de tolerancia Superación por
integrado. Indicador analógico barográfico adicional con límites de tolerancia. defecto de la
Función absoluta: Puesta a cero posible en cualquier posición sin perder la referencia. Superación de tolerancia
Funciones de medición dinámicas (MAX / MIN): Para comprobaciones de concentricidad y Límites de la tolerancia
planeidad o búsqueda del punto de inversión. tolerancia
Factor ajustable con indicador en la pantalla.
Las distintas funciones se pueden bloquear directamente en el reloj comparador. Los ajustes y los
valores memorizados (factor, Preset, tolerancias) se mantienen incluso si se cambia la batería. MÁX MÍN
43 4322 – Ideal para el empleo en instrumentos de medición para interiores de 2 (TIR)
puntos. El punto de inversión (valor MÍN.) se memoriza automáticamente en
caso de oscilación y se señaliza en la pantalla. MÁX.
43 4324 – Con sistema de radio integrado i-wi para la transmisión inalámbrica de los MÍN.
datos de medición a cualquier PC con facilidad. Indicación
Volumen de suministro: Incluida 1 batería n.º 081560 tam. CR 2450. 280° de posibilidad
Partes opcionales: Cable de datos n.º 498940. Para medición interior de giro.
43 4324 – Radiorreceptor i-wi n.º 498912.

Capacidad de medición mm 12,5 25 50
43A 43 4320 Reloj comparador digital 677,02 774,37 (1194,75)
43A 43 4322 Lectura de 0,0005 mm 769,95 – –
43A 43 4324 Reloj comparador digital i-wi 727,17 823,05 (1243,42)
Lectura de 0,0005 mm
Lectura conmutable mm 0,0005
Lectura conmutable pul 0,00002
Límite de error mm 0,004
Límite de error intervalo de medición parcial mm 0,002 43 4324
Fuerza de medición N 0,65−0,90 0,65-1,15 0,65-1,15
⌀ vástago de fijación h6 mm 8
⌀ de carcasa mm 58 Aplicación 43 4320_12,5
Grosor de la carcasa mm 35 n.° 43 4322
101
