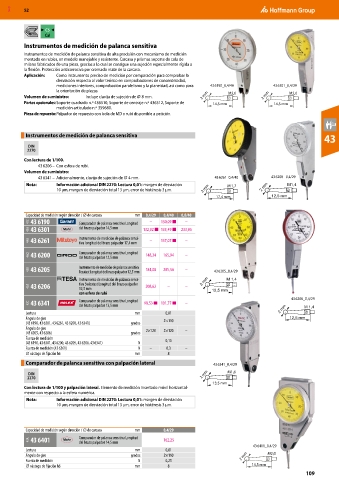

Instrumentos de medición de palanca sensitiva
Instrumentos de medición de palanca sensitiva de alta precisión con mecanismo de medición
montado en rubíes, en modelo manejable y resistente. Carcasa y prismas soporte de cola de
milano fabricados de una pieza, gracias a lo cual se consigue una sujeción especialmente rígida a
la flexión. Protección anticorrosiva por cromado mate de la carcasa.
Aplicación: Como instrumento preciso de medición por comparación para comprobar la
desviación respecto al valor teórico en comprobaciones de concentricidad,
mediciones interiores, comprobación paralelismo y la planeidad, así como para 43 6190_0,4/40 43 6301_0,4/29
la orientación de piezas.
Volumen de suministro: Incluye clavija de sujeción de ⌀ 8 mm.
Partes opcionales: Soporte cuadrado n.º 436510, Soporte de centraje n.º 436512, Soporte de
medición articulado n.º 359680.
Pieza de repuesto: Palpador de repuesto con bola de MD o rubí disponible a petición.

Instrumentos de medición de palanca sensitiva 43

DIN
2270

Con lectura de 1/100.
43 6206 – Con esfera de rubí.
Volumen de suministro:
43 6341 – Adicionalmente, clavija de sujeción de ⌀ 4 mm. 43 6261_0,4/40 43 6200 _0,4/29
Nota: Información adicional DIN 2270: Lectura 0,01: margen de desviación M 1,7
10 µm, margen de desviación total 13 µm, error de histéresis 3 µm. 2 mm
17,4 mm

Capacidad de medición según dirección / ⌀ de carcasa mm 0,4/29 0,4/40 0,8/40
41C 43 6190 Comparador de palanca sensitiva Longitud – 130,09 ■ –
43A 43 6301 del brazo palpador 14,5 mm 132,02 ■ 133,49 ■ 233,05
44A 43 6261 Instrumento de medición de palanca sensi- – 137,07 ■ –
tiva longitud del brazo palpador 17,4 mm
46Q 43 6200 Comparador de palanca sensitiva Longitud 148,24 165,94 –
del brazo palpador 12,5 mm
45A 43 6205 Instrumento de medición de palanca sensitiva 184,08 205,56 – 43 6205_0,4/29
Tesatast Longitud del brazo palpador 12,5 mm
Instrumento de medición de palanca sensi- 2 mm M 1,4
45A 43 6206 tiva Swisstast Longitud del brazo palpador 208,62 – – 12,5 mm
12,5 mm
con esfera de rubí
42C 43 6341 Comparador de palanca sensitiva Longitud 98,53 ■ 101,77 ■ – 43 6206_0,4/29
del brazo palpador 13,5 mm
M 1,4
Lectura mm 0,01 2 mm
Ángulo de giro 2×110 12,5 mm
(43 6190, 43 6301, 43 6261, 43 6200, 43 6341) grados
Ángulo de giro 2×120 2×120 –
(43 6205, 43 6206) grados
Fuerza de medición 0,15
(43 6190, 43 6301, 43 6200, 43 6205, 43 6206, 43 6341) N
Fuerza de medición (43 6261) N – 0,3 –
⌀ vástago de fijación h6 mm 8
Comparador de palanca sensitiva con palpación lateral 43 6341_0,4/29
DIN
2270

Con lectura de 1/100 y palpación lateral. Elemento de medición insertado móvil horizontal-
mente con respecto a la esfera numérica.
Nota: Información adicional DIN 2270: Lectura 0,01: margen de desviación
10 µm, margen de desviación total 13 µm, error de histéresis 3 µm.

Capacidad de medición según dirección / ⌀ de carcasa mm 0,4/29
43A 43 6401 Comparador de palanca sensitiva Longitud 162,25
del brazo palpador 14,5 mm
43 6401_0,4/29
Lectura mm 0,01
Ángulo de giro grados 2×110
Fuerza de medición N 0,25
⌀ vástago de fijación h6 mm 8
