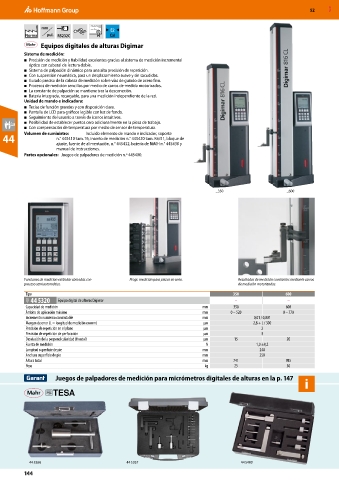

Page 1282 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

mm
E2

Norma pul. RS232C Cal
Equipos digitales de alturas Digimar
Sistema de medición:
■ Precisión de medición y fiabilidad excelentes gracias al sistema de medición incremental
óptico con cabezal de lectura doble.
■ Sistema de palpación dinámico para una alta precisión de repetición.
■ Con suspensión neumática, para un desplazamiento suave y sin sacudidas.
■ Guiado preciso de la cabeza de medición sobre vías de guiado de acero fino.
■ Procesos de medición sencillos por medio de carros de medida motorizados.
■ La constante de palpación se mantiene tras la desconexión.
■ Batería integrada, recargable, para una medición independiente de la red.
Unidad de mando e indicadora:
■ Teclas de función grandes y con disposición clara.
■ Pantalla de LCD para gráficos legible con luz de fondo.
■ Seguimiento del usuario a través de iconos intuitivos.
■ Posibilidad de establecer puntos cero adicionalmente en la pieza de trabajo.
■ Con compensación de temperatura por medio de sensor de temperatura.
44 Volumen de suministro: Incluido elemento de mando e indicador, soporte
n.° 445410 tam. T6, inserto de medición n.° 445420 tam. K6/51, bloque de
ajuste, fuente de alimentación, n.° 445432, batería de NiMH n.° 445430 y
manual de instrucciones.
Partes opcionales: Juegos de palpadores de medición n.º 445400.

_350 _600

Funciones de medición estándar cómodas con Progr. medición para piezas en serie. Resultados de medición constantes mediante carros
proceso semiautomático. de medición motorizados.
Tipo 350 600
43B 44 5320 Equipo digital de alturas Digimar – –
Capacidad de medición mm 350 600
Ámbito de aplicación máximo mm 0 – 520 0 – 770
Incremento numérico conmutable mm 0,01 / 0,001
Margen de error (L = longitud de medición en mm) µm 2,8 + L / 300
Precisión de repetición en el plano µm 2
Precisión de repetición de perforación µm 3
Desviación de la perpendicularidad (frontal) µm 15 20
Fuerza de medición N 1,0 ±0,2
Longitud superficie de pie mm 240
Anchura superficie de pie mm 250
Altura total mm 741 985
Peso kg 25 30
Juegos de palpadores de medición para micrómetros digitales de alturas en la p. 147
i

44 5266 44 5267 44 5400
144
