52 MXD

MDI h7 2 h5 HPC
DIN
Norma 135° 6535 HA 40 bar

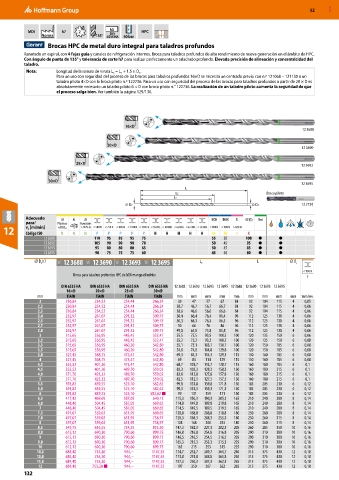

Brocas HPC de metal duro integral para taladros profundos
Ranurado en espiral, con 4 fajas guía y canales de refrigeración internos. Broca para taladros profundos de alto rendimiento de nueva generación en el ámbito de HPC.
Con ángulo de punta de 135° y tolerancia de corte h7 para realizar perfectamente un taladrado profundo. Elevada precisión de alineación y concentricidad del
taladro.
Nota: Longitud de la ranura de viruta L C = L + 1,5 × D .
2
C
Para un uso con seguridad del proceso de las brocas para taladros profundos 16×D se necesita un centrado previo con n.º 121068 – 121130 o un
taladro piloto 4×D con la broca piloto n.º 122736. Para un uso con seguridad del proceso de las brocas para taladros profundos a partir de 20 × D es
absolutamente necesario un taladro piloto 6 × D con broca piloto n.° 122736. La realización de un taladro piloto aumenta la seguridad de que
el proceso salga bien. Ver también la página 129/130.

16×D
12 3688

20×D
12 3690

25×D 12 3693

30×D
12 3695
L
LC Broca piloto
L2
DC DS 12 2736
Adecuado
para/
12 v [m/min] N N N P P P P P H H H H H M M S K
c
Código ISO
12 3688 110 95 95 95 75 55 50 100 ● ●
12 3690 105 90 90 90 70 50 45 95 ● ●
12 3693 95 80 80 80 65 50 45 85 ● ●
12 3695 90 75 75 75 60 45 40 80 ● ●
⌀ D h7 11E 12 3688 11E 12 3690 11E 12 3693 11E 12 3695 L 2 L ⌀ D s
C
< 900 N
Broca para taladros profundos HPC de MDI mango cilíndrico f
DIN 6535 HA DIN 6535 HA DIN 6535 HA DIN 6535 HA 12 3688 12 3690 12 3693 12 3695 12 3688 12 3690 12 3693 12 3695
16×D 20×D 25×D 30×D
mm TiAlN TiAlN TiAlN TiAlN mm mm mm mm mm mm mm mm mm mm/rev.
2 230,84 234,52 254,44 266,24 39 47 57 67 84 92 104 115 4 0,05
2,2 230,84 234,52 254,44 266,24 38,7 46,7 56,7 66,7 84 92 104 115 4 0,06
2,3 230,84 234,52 254,44 266,24 38,6 46,6 56,6 66,6 84 92 104 115 4 0,06
2,4 252,97 261,07 291,32 309,75 50,4 66,4 76,4 86,4 96 112 125 138 4 0,06
2,5 252,97 261,07 291,32 309,75 50,3 66,3 76,3 86,3 96 112 125 138 4 0,06
2,7 252,97 261,07 291,32 309,75 50 66 76 86 96 112 125 138 4 0,06
2,8 252,97 261,07 291,32 309,75 49,8 65,8 75,8 85,8 96 112 125 138 4 0,06
3 315,65 356,95 445,45 532,47 55,5 75,5 93,5 100,5 100 120 135 150 6 0,06
3,2 315,65 356,95 445,45 532,47 55,2 75,2 93,2 100,2 100 120 135 150 6 0,08
3,3 315,65 356,95 460,20 542,80 55,1 75,1 105,1 130,1 100 120 150 185 6 0,08
3,5 315,65 356,95 460,20 542,80 54,8 74,8 104,8 129,8 100 120 150 185 6 0,08
3,8 327,45 368,75 473,47 542,80 69,3 84,3 114,3 129,3 115 130 160 185 6 0,08
4 327,45 368,75 473,47 542,80 69 84 114 129 115 130 160 185 6 0,08
4,2 352,52 401,20 473,47 542,80 68,7 103,7 113,7 128,7 115 160 160 185 6 0,1
4,5 352,52 401,20 489,70 559,02 83,3 103,3 128,3 158,3 130 160 180 215 6 0,1
4,8 371,70 423,32 489,70 559,02 82,8 112,8 127,8 157,8 130 160 180 215 6 0,1
5 371,70 423,32 489,70 559,02 82,5 112,5 127,5 157,5 130 160 180 215 6 0,1
5,5 393,82 439,55 525,10 582,62 99,8 131,8 159,8 171,8 150 185 205 230 6 0,12
5,8 393,82 439,55 525,10 582,62 99,3 131,3 159,3 171,3 150 185 205 230 6 0,12
6 393,82 439,55 525,10 582,62 ■ 99 131 159 171 150 185 205 230 6 0,12
6,5 417,42 469,05 587,05 640,15 115,3 150,3 190,3 205,3 165 210 240 280 8 0,14
6,8 448,40 504,45 587,05 669,65 114,8 149,8 189,8 219,8 165 210 240 280 8 0,14
7 448,40 504,45 587,05 669,65 114,5 149,5 189,5 219,5 165 210 240 280 8 0,14
7,5 497,07 559,02 651,95 669,65 128,8 168,8 208,8 218,8 180 230 260 280 8 0,14
7,8 497,07 559,02 651,95 738,97 128,3 168,3 208,3 253,3 180 230 260 315 8 0,14
8 497,07 559,02 651,95 738,97 128 168 208 253 180 230 260 315 8 0,14
8,5 545,75 616,55 734,55 855,50 147,3 182,3 227,3 282,3 205 260 285 350 10 0,16
8,8 612,12 690,30 790,60 899,75 146,8 216,8 254,8 316,8 205 290 310 380 10 0,16
9 612,12 690,30 790,60 899,75 146,5 216,5 254,5 316,5 205 290 310 380 10 0,16
9,8 612,12 690,30 790,60 899,75 165,3 215,3 253,3 315,3 225 290 310 380 10 0,16
10 612,12 690,30 790,60 899,75 165 215 253 315 225 290 310 380 10 0,16
10,2 684,40 755,20 944,– 1147,55 174,7 252,7 309,7 364,7 240 315 375 430 12 0,18
10,8 684,40 755,20 944,– 1147,55 173,8 251,8 308,8 363,8 240 315 375 430 12 0,18
11,8 684,40 755,20 944,– 1147,55 197,3 250,3 307,3 362,3 265 315 375 430 12 0,18
12 684,40 755,20 ■ 944,– 1147,55 197 250 307 362 265 315 375 430 12 0,18
132
