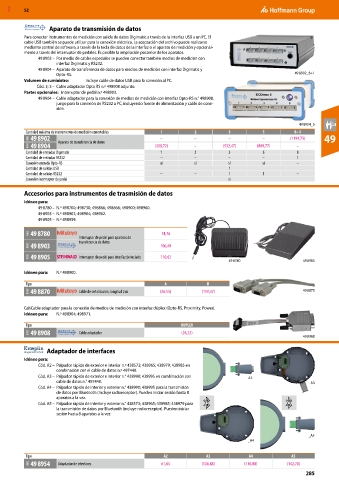

Page 1423 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Aparato de transmisión de datos
Para conectar instrumentos de medición con salida de datos Digimatic a través de la interfaz USB a un PC. El
cable USB también se puede utilizar para la conexión eléctrica. La aceptación del archivo puede realizarse
mediante control de software, a través de la tecla de datos de la interfaz o el aparato de medición y opcional-
mente a través del interruptor de pedales. Es posible la ampliación posterior de los aparatos.
49 8902 – Por medio de cables especiales se pueden conectar también medios de medición con
interfaz Digimatic y RS232.
49 8904 – Aparato de transferencia de datos para medios de medición con interfaz Digimatic y
Opto-RS. 49 8902_8+1
Volumen de suministro: Incluye cable de datos USB para la conexión al PC.
Cód. 3; 5 – Cable adaptador Opto RS n.º 498908 adjunto.
Partes opcionales: Interruptor de pedal n.º 498903.
49 8904 – Cable adaptador para la conexión de medios de medición con interfaz Opto-RS n.° 498908,
juego para la conexión de RS232 a PC, incluyendo fuente de alimentación y cable de cone-
xión.

49 8904_5
Cantidad máxima de instrumentos de medición conectables 1 2 3 5 8+1
49H 49 8902 – – – – (1194,75) 49
49H 49 8904 Aparato de transferencia de datos (208,72) – (532,47) (809,77) –
Cantidad de entradas Digimatic 1 3 3 5 8
Cantidad de entradas RS232 – – – – 1
Conexión entrada Opto-RS sí sí sí sí –
Cantidad de salidas USB 1
Cantidad de salidas RS232 – – 1 1 –
Conexión interruptor de pedal sí

Accesorios para instrumentos de trasmisión de datos
Idóneo para:
49 8780 – N.º 498700; 498730; 498866; 498868; 498900; 498960.
49 8903 – N.º 498902; 498904; 498962.
49 8905 – N.º 498959.

44A 49 8780 74,76
Interruptor de pedal para aparatos de
transferencia de datos
49H 49 8903 106,49
49H 49 8905 Interruptor de pedal para interfaz de teclado 110,62
49 8780 49 8903
Idóneo para: N.º 498900.

Tipo A B
40W 49 8870 Cable de señalización, longitud 2 m (26,55) (119,47) 49 8870

CabCable adaptador para la conexión de medios de medición con interfaz dúplex (Opto-RS, Proximity, Power).
Idóneo para: N.º 498904; 498971.

Tipo DUPLEX
49H 49 8908 Cable adaptador (26,25)
49 8908

Adaptador de interfaces
Idóneo para:
Cód. A2 – Palpador rápido de exterior e interior n.º 438573; 438965; 438979; 438985 en
combinación con el cable de datos n.º 497440.
Cód. A3 – Palpador rápido de exterior e interior n.° 438990; 438995 en combinación con _A2
cable de datos n.° 497440. _A3
Cód. A4 – Palpador rápido de interior y exterior n.° 438990; 438995 para la transmisión
de datos por Bluetooth (incluye radioreceptor). Pueden iniciar sesión hasta 8
aparatos a la vez.
Cód. A5 – Palpador rápido de interior y exterior n.° 438573; 438965; 438985; 438979 para
la transmisión de datos por Bluetooth (incluye radioreceptor). Pueden iniciar
sesión hasta 8 aparatos a la vez.

_A5
_A4

Tipo A2 A3 A4 A5
49K 49 8954 Adaptador de interfaces 61,65 (136,88) (136,88) (142,78)
285
