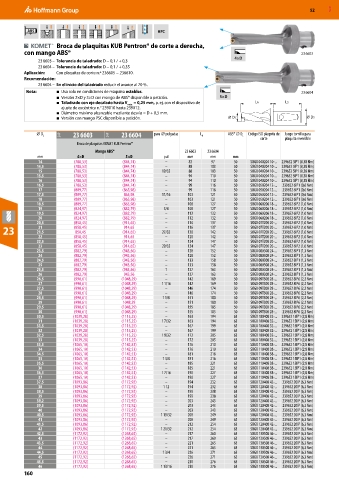

Page 160 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

ABS HPC

Broca de plaquitas KUB Pentron® de corte a derecha,
con mango ABS® 23 6603
4×D
23 6603 – Tolerancia de taladrado: D − 0,1 / + 0,3
23 6604 – Tolerancia de taladrado: D − 0,1 / + 0,35
Aplicación: Con plaquitas de corte n.º 236605 − 236610.
Recomendación:
23 6604 – En el inicio del taladrado reducir el avance al 70 %.
Nota: ■ Uso solo en condiciones de máquina estables. 23 6604
■ Versión 2×D y 3×D con mango de ABS® disponible a petición. 5×D
■ Taladrado con eje decalado hasta V máx. = 0,25 mm, p. ej. con el dispositivo de LA LS
ajuste de excéntrica n.° 239010 hasta 239012.
■ Diámetro máximo alcanzable mediante desvío = D + 0,5 mm.
■ Versión con mango PSC disponible a petición. DC DS

⌀ D C 24P 23 6603 24P 23 6604 para ⌀ pulgadas L A ABS® ⌀ D s Código ISO plaquita de Juego tornillo para
corte plaquita reversible
Broca de plaquitas KOMET KUB Pentron®
Mango ABS® 23 6603 23 6604
mm 4×D 5×D pul mm mm mm
14 (788,53) (844,74) – 83 97 50 SOGX 040204 10-... 239652 5IP1 (0,38 Nm)
14,5 (788,53) (844,74) – 88 103 50 SOGX 040204 10-... 239652 5IP1 (0,38 Nm)
15 (788,53) (844,74) 19/32 88 103 50 SOGX 040204 10-... 239652 5IP1 (0,38 Nm)
15,5 (788,53) (844,74) – 94 110 50 SOGX 040204 10-... 239652 5IP1 (0,38 Nm)
16 (788,53) (844,74) – 94 110 50 SOGX 040204 10-... 239652 5IP1 (0,38 Nm)
16,5 (788,53) (844,74) – 99 116 50 SOGX 050204 12-... 239652 6IP1 (0,6 Nm)
17 (809,77) (865,98) – 99 116 50 SOGX 050204 12-... 239652 6IP1 (0,6 Nm)
17,5 (809,77) 865,98 11/16 103 121 50 SOGX 050204 12-... 239652 6IP1 (0,6 Nm)
18 (809,77) (865,98) – 103 121 50 SOGX 050204 12-... 239652 6IP1 (0,6 Nm)
18,5 (809,77) (865,98) – 108 127 50 SOGX 060206 18-... 239652 6IP2 (1,0 Nm)
19 (824,97) (882,79) 3/4 108 127 50 SOGX 060206 18-... 239652 6IP2 (1,0 Nm)
19,5 (824,97) (882,79) – 112 132 50 SOGX 060206 18-... 239652 6IP2 (1,0 Nm)
20 (824,97) (882,79) – 112 132 50 SOGX 060206 18-... 239652 6IP2 (1,0 Nm)
20,5 (858,45) (914,65) – 116 137 50 SOGX 07T208 20-... 239652 6IP2 (1,0 Nm)
914,65
21
23 21,5 (858,45) (914,65) 27/32 116 137 50 SOGX 07T208 20-... 239652 6IP2 (1,0 Nm)
–
142
SOGX 07T208 20-...
50
239652 6IP2 (1,0 Nm)
120
858,45
22 (858,45) 914,65 – 120 142 50 SOGX 07T208 20-... 239652 6IP2 (1,0 Nm)
22,5 (858,45) (914,65) – 124 147 50 SOGX 07T208 20-... 239652 6IP2 (1,0 Nm)
23 (858,45) (914,65) 29/32 124 147 50 SOGX 07T208 20-... 239652 6IP2 (1,0 Nm)
23,5 (882,79) (943,56) – 128 152 50 SOGX 080308 24-... 239652 8IP1 (1,3 Nm)
24 (882,79) (943,56) – 128 152 50 SOGX 080308 24-... 239652 8IP1 (1,3 Nm)
24,5 (882,79) (943,56) – 133 158 50 SOGX 080308 24-... 239652 8IP1 (1,3 Nm)
25 (882,79) (943,56) – 133 158 50 SOGX 080308 24-... 239652 8IP1 (1,3 Nm)
25,5 (882,79) (943,56) 1 137 163 50 SOGX 080308 24-... 239652 8IP1 (1,3 Nm)
26 (882,79) 943,56 – 137 163 50 SOGX 080308 24-... 239652 8IP1 (1,3 Nm)
26,5 (990,61) (1048,29) – 142 169 50 SOGX 09T308 28-... 239652 8IP6 (2,2 Nm)
27 (990,61) (1048,29) 1 1/16 142 169 50 SOGX 09T308 28-... 239652 8IP6 (2,2 Nm)
27,5 (990,61) (1048,29) – 146 174 50 SOGX 09T308 28-... 239652 8IP6 (2,2 Nm)
28 (990,61) (1048,29) – 146 174 50 SOGX 09T308 28-... 239652 8IP6 (2,2 Nm)
28,5 (990,61) (1048,29) 1 1/8 151 180 50 SOGX 09T308 28-... 239652 8IP6 (2,2 Nm)
29 (990,61) 1048,29 – 151 180 50 SOGX 09T308 28-... 239652 8IP6 (2,2 Nm)
29,5 (990,61) (1048,29) – 155 185 50 SOGX 09T308 28-... 239652 8IP6 (2,2 Nm)
30 (990,61) (1048,29) – 155 185 50 SOGX 09T308 28-... 239652 8IP6 (2,2 Nm)
30,5 (1039,28) (1115,25) – 163 194 63 SOGX 100408 32-... 239652 15IP1 (2,8 Nm)
31 (1039,28) (1115,25) 1 7/32 163 194 63 SOGX 100408 32-... 239652 15IP1 (2,8 Nm)
31,5 (1039,28) (1115,25) – 167 199 63 SOGX 100408 32-... 239652 15IP1 (2,8 Nm)
32 (1039,28) (1115,25) – 167 199 63 SOGX 100408 32-... 239652 15IP1 (2,8 Nm)
32,5 (1039,28) (1115,25) 1 9/32 172 205 63 SOGX 100408 32-... 239652 15IP1 (2,8 Nm)
33 (1039,28) (1115,25) – 172 205 63 SOGX 100408 32-... 239652 15IP1 (2,8 Nm)
33,5 (1065,10) (1142,53) – 176 210 63 SOGX 110408 38-... 239652 15IP1 (2,8 Nm)
34 (1065,10) (1142,53) – 176 210 63 SOGX 110408 38-... 239652 15IP1 (2,8 Nm)
34,5 (1065,10) (1142,53) – 181 216 63 SOGX 110408 38-... 239652 15IP1 (2,8 Nm)
35 (1065,10) (1142,53) 1 3/8 181 216 63 SOGX 110408 38-... 239652 15IP1 (2,8 Nm)
35,5 (1065,10) (1142,53) – 185 221 63 SOGX 110408 38-... 239652 15IP1 (2,8 Nm)
36 (1065,10) (1142,53) – 185 221 63 SOGX 110408 38-... 239652 15IP1 (2,8 Nm)
36,5 (1065,10) (1142,53) 1 7/16 190 227 63 SOGX 110408 38-... 239652 15IP1 (2,8 Nm)
37 (1065,10) (1142,53) – 190 227 63 SOGX 110408 38-... 239652 15IP1 (2,8 Nm)
37,5 (1093,86) (1172,92) – 194 232 63 SOGX 120408 42-... 239652 20IP (6,3 Nm)
38 (1093,86) (1172,92) 1 12 194 232 63 SOGX 120408 42-... 239652 20IP (6,3 Nm)
38,5 (1093,86) (1172,92) – 199 238 63 SOGX 120408 42-... 239652 20IP (6,3 Nm)
39 (1093,86) (1172,92) – 199 238 63 SOGX 120408 42-... 239652 20IP (6,3 Nm)
39,2 (1093,86) (1172,92) – 203 243 63 SOGX 120408 42-... 239652 20IP (6,3 Nm)
39,5 (1093,86) (1172,92) – 203 243 63 SOGX 120408 42-... 239652 20IP (6,3 Nm)
40 (1093,86) (1172,92) – 203 243 63 SOGX 120408 42-... 239652 20IP (6,3 Nm)
40,5 (1093,86) (1172,92) 1 19/32 208 249 63 SOGX 120408 42-... 239652 20IP (6,3 Nm)
41 (1093,86) (1172,92) – 208 249 63 SOGX 120408 42-... 239652 20IP (6,3 Nm)
41,5 (1093,86) (1172,92) – 212 254 63 SOGX 120408 42-... 239652 20IP (6,3 Nm)
42 (1093,86) (1172,92) 1 21/32 212 254 63 SOGX 120408 42-... 239652 20IP (6,3 Nm)
42,5 (1172,92) (1268,65) – 217 260 63 SOGX 130508 46-... 239652 20IP (6,3 Nm)
43 (1172,92) (1268,65) – 217 260 63 SOGX 130508 46-... 239652 20IP (6,3 Nm)
43,5 (1172,92) (1268,65) – 221 265 63 SOGX 130508 46-... 239652 20IP (6,3 Nm)
44 (1172,92) (1268,65) – 221 265 63 SOGX 130508 46-... 239652 20IP (6,3 Nm)
44,5 (1172,92) (1268,65) 1 3/4 226 271 63 SOGX 130508 46-... 239652 20IP (6,3 Nm)
45 (1172,92) (1268,65) – 226 271 63 SOGX 130508 46-... 239652 20IP (6,3 Nm)
45,5 (1172,92) (1268,65) – 230 276 63 SOGX 130508 46-... 239652 20IP (6,3 Nm)
46 (1172,92) (1268,65) 1 13/16 230 276 63 SOGX 130508 46-... 239652 20IP (6,3 Nm)
