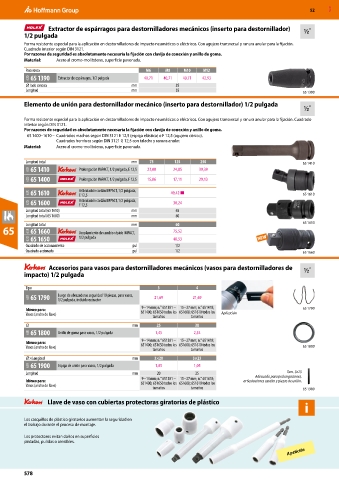

52 MXD

Extractor de espárragos para destornilladores mecánicos (inserto para destornillador)
1/2 pulgada
Forma resistente especial para la aplicación en destornilladores de impacto neumáticos o eléctricos. Con agujero transversal y ranura anular para la fijación.
Cuadrado interior según DIN 3121.
Por razones de seguridad es absolutamente necesaria la fijación con clavija de conexión y anillo de goma.
Material: Acero al cromo-molibdeno, superficie pavonada.
Para rosca M6 M8 M10 M12
62D 65 1390 Extractor de espárragos, 1/2 pulgada 40,71 40,71 40,71 42,93
⌀ lado carraca mm 25
Longitud mm 55 65 1390

Elemento de unión para destornillador mecánico (inserto para destornillador) 1/2 pulgada

Forma resistente especial para la aplicación en destornilladores de impacto neumáticos o eléctricos. Con agujero transversal y ranura anular para la fijación. Cuadrado
interior según DIN 3121.
Por razones de seguridad es absolutamente necesaria la fijación con clavija de conexión y anillo de goma.
65 1400–1610 – Cuadrados machos según DIN 3121 E 12,5 (espiga elástica) o F 12,5 (agujero cónico).
Cuadrados hembras según DIN 3121 G 12,5 con taladro y ranura anular.
Material: Acero al cromo-molibdeno, superficie pavonada.

Longitud total mm 75 125 250 65 1410
63R 65 1410 Prolongación IMPACT, 1/2 pulgada, E 12,5 23,08 24,85 39,39
62D 65 1400 Prolongación IMPACT, 1/2 pulgada, F 12,5 15,86 17,11 29,13

63R 65 1610 Articulación cardán IMPACT, 1/2 pulgada, 49,42 ■ 65 1610
E 12,5
62D 65 1600 Articulación cardán IMPACT, 1/2 pulgada, 30,24
F 12,5
Longitud total (65 1610) mm 65
Longitud total (65 1600) mm 60
Longitud total mm 60 65 1650
65 63R 65 1660 Acoplamiento de cambio rápido IMPACT, 75,52
62D 65 1650 1/2 pulgada 48,53
Cuadrado de accionamiento pul 1/2
Cuadrado accionado pul 1/2 65 1660

Accesorios para vasos para destornilladores mecánicos (vasos para destornilladores de
impacto) 1/2 pulgada

Tipo 3 4

63R 65 1790 Juego de abrazaderas seguridad 10 piezas, para vasos, 21,69 21,69
1/2 pulgada, incluido extractor
9−14 mm; n.° 651301 – 15−27 mm; n.° 651410; 65 1790
Idóneo para: 651400; 651650 todos los 651600; 651610 todos los
Vasos (ancho de llave) Aplicación
tamaños tamaños
⌀ mm 25 30
63R 65 1800 Anillo de goma para vasos, 1/2 pulgada 1,45 2,34
9−14 mm; n.° 651301 – 15−27 mm; n.° 651410;
Idóneo para: 651400; 651650 todos los 651600; 651610 todos los
Vasos (ancho de llave) 65 1800
tamaños tamaños
⌀×Longitud mm 3×20 3×25
63R 65 1900 Espiga de unión para vasos, 1/2 pulgada 1,05 1,05
Tam. 3x25
Longitud mm 20 25 Adecuado para prolongaciones,
9−14 mm; n.° 651301 – 15−27 mm; n.° 651410;
Idóneo para: 651400; 651650 todos los 651600; 651610 todos los articulaciones cardán y piezas de unión.
Vasos (ancho de llave)
tamaños tamaños 65 1900
Llave de vaso con cubiertas protectoras giratorias de plástico
i

Los casquillos de plástico giratorios aumentan la seguridad en
el trabajo durante el proceso de montaje.

Los protectores evitan daños en superficies
pintadas, pulidas o sensibles.
A petición

578
