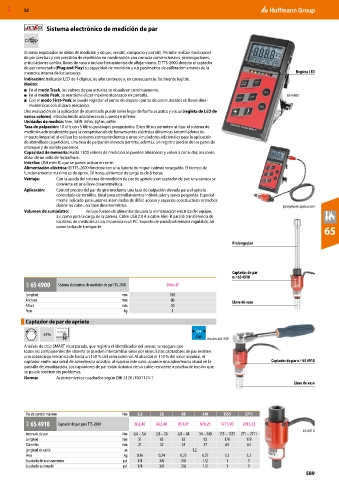

MXD 52

Sistema electrónico de medición de par

Sistema registrador de datos de medición y de par, versátil, compacto y portátil. Permite realizar mediciones
de par precisas y con precisión de repetición en combinación con carracas convencionales, prolongaciones,
articulaciones cardán, llaves de vaso o incluso herramientas de aflojamiento. El TTS-2000 detecta el captador
de par conectado (Plug and Play) su capacidad de medición y sus parámetros de calibración a través de la
memoria interna de los sensores. Regleta LED
Indicación: Indicador LCD de 4 dígitos, de alto contraste y, en consecuencia, fácilmente legible.
Modos:
■ En el modo Track, los valores de par actuales se visualizan continuamente.
■ En el modo Peak, se mantiene el par máximo alcanzado en pantalla. 65 4900
■ Con el modo First-Peak se puede registrar el punto de disparo (punto de conmutación) en llaves dina-
mométricas con disparo mecánico.
Una evaluación de la aplicación de atornillado puede tener lugar de forma acústica y visual (regleta de LED de
varios colores), introduciendo una tolerancia superior e inferior.
Unidades de medida: N·m, lbf·ft, lbf·in, kgf·m, ozf·in.
Tasa de palpación: 10 kHz con 5 filtros pasabajos preajustados. Estos filtros permiten utilizar el sistema de
medición adicionalmente para la comprobación de herramientas eléctricas dinámicas (atornilladores de
impacto/impulso) al utilizar los sensores correspondientes y unos simuladores adicionales para la aplicación
de atornillado (a petición). Una tasa de palpación elevada permite, además, un registro preciso de los pares de
arranque y de apriete posterior.
Capacidad de memoria: Hasta 1300 valores de medición se pueden almacenar y volver a consultar, así como
dotar de un sello de fecha/hora.
Interfaz: USB mini-B, que se puede activar en serie.
Alimentación eléctrica: El TTS-2000 funciona con una batería de níquel cadmio recargable. El tiempo de
funcionamiento máximo es de aprox. 20 horas; el tiempo de carga es de 8 horas.
Ventaja: Con la ayuda del sistema de medición de par de apriete y un captador de par, una carraca se
convierte en una llave dinamométrica.
Aplicación: Control preciso del par de giro mediante una tasa de palpación elevada para el apriete
controlado de tornillos. Ideal para atornillamientos individuales y series pequeñas. Especial-
mente indicado para uniones atornilladas de difícil acceso y espacios constructivos estrechos
donde no cabe una llave dinamométrica. Ejemplo de aplicación
Volumen de suministro: Incluye fuente de alimentación para la alimentación eléctrica del equipo,
así como para la carga de la batería. Cable USB 2.0 A a cable Mini-B para la transferencia de
los datos de medición a una impresora o un PC. Soporte de pared/sobremesa regulable, así
como bolsa de transporte.
65

Prolongación

Captador de par
n.º 65 4910
66D 65 4900 Sistema electrónico de medición de par TTS-2000 2066,47
Longitud mm 185
Anchura mm 80 Llave de vaso
Altura mm 50
Peso kg 1
Captador de par de apriete
O4
±1% Cal
hasta cód. 340
A través de chip SMART incorporado, que registra el identificador del sensor, se asegura que
todos los componentes del sistema se pueden intercambiar unos por otros. Estos captadores de par resisten
una sobrecarga mecánica de hasta un 150 % del valor nominal. Al alcanzar el 110 % del valor nominal, el
captador emite una señal de advertencia acústica; al superar este valor, aparece una advertencia visual en la Captador de par n.º 65 4910
pantalla de visualización. Los captadores de par están dotados de un cable resistente a prueba de torsión que
se puede sustituir sin problemas.
Norma: Accionamientos cuadrados según DIN 3120 / ISO1174-1.
Llave de vaso

Par de apriete máximo Nm 5,6 28 68 340 1355 2711
66D 65 4910 Captador de par para TTS-2000 802,40 802,40 851,07 870,25 1775,90 2016,32
65 4910
Intervalo de par Nm 0,6 – 5,6 2,8 – 28 6,8 – 68 34 – 340 135 – 1355 271 – 2711
Longitud mm 51 83 83 92 178 178
Diámetro mm 21 32 32 37 64 64
Longitud de cable m 1,2
Peso kg 0,16 0,24 0,25 0,37 3,2 3,2
Cuadrado de accionamiento pul 1/4 3/8 3/8 1/2 1 1
Cuadrado accionado pul 1/4 3/8 3/8 1/2 1 1
