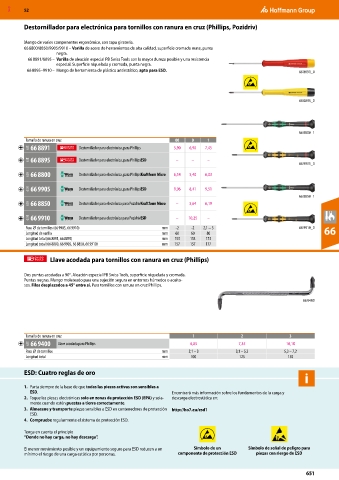

Page 1789 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Destornillador para electrónica para tornillos con ranura en cruz (Phillips, Pozidriv)

Mango de varios componentes ergonómico, con tapa giratoria.
66 8800/8850/9905/9910 – Varilla de acero de herramientas de alta calidad, superficie cromada mate, punta
negra.
66 8891/8895 – Varilla de aleación especial PB Swiss Tools con la mayor dureza posible y una resistencia
especial. Superficie niquelada y cromada, punta negra.
66 8895–9910 – Mango de herramienta de plástico antiestático, apto para ESD. 66 8891_0

66 8895_0

66 8800_1
Tamaño de ranura en cruz 00 0 1
63E 66 8891 Destornillador para electrónica, para Phillips 5,90 6,90 7,45

63E 66 8895 Destornillador para electrónica, para PhillipsESD – – –
66 9905_0
63H 66 8800 Destornillador para electrónica, para PhillipsKraftform Micro 6,54 5,40 6,03

63H 66 9905 Destornillador para electrónica, para PhillipsESD 9,96 8,41 9,51
66 8850_1
63H 66 8850 Destornillador para electrónica para PozidrivKraftform Micro – 5,64 6,19

63H 66 9910 Destornillador para electrónica para PozidrivESD – 10,25 –
Para ⌀ de tornillos (66 9905, 66 9910) mm -2 -2 2,1 − 3 66 9910_0 66
Longitud de varilla mm 60 60 80
Longitud total (66 8891, 66 8895) mm 153 153 173
Longitud total (66 8800, 66 9905, 66 8850, 66 9910) mm 157 157 177

Llave acodada para tornillos con ranura en cruz (Phillips)

Dos puntas acodadas a 90°. Aleación especial PB Swiss Tools, superficie niquelada y cromada.
Puntas negras. Mango moleteado para una sujeción segura en entornos húmedos o aceito-
sos. Filos desplazados a 45° entre sí. Para tornillos con ranura en cruz Phillips.

66 9400

Tamaño de ranura en cruz 1 2 3
63E 66 9400 Llave acodada para Phillips 6,83 7,35 10,18
Para ⌀ de tornillos mm 2,1 – 3 3,1 – 5,2 5,3 – 7,2
Longitud total mm 100 125 150

ESD: Cuatro reglas de oro
i
1. Parta siempre de la base de que todas las piezas activas son sensibles a
ESD. Encontrará más información sobre los fundamentos de la carga y
2. Toque las piezas electrónicas solo en zonas de protección ESD (EPA) y sola- descarga electrostática en:
mente cuando estén puestas a tierra correctamente.
3. Almacene y transporte piezas sensibles a ESD en contenedores de protección http://ho7.eu/esd1
ESD.
4. Compruebe regularmente el sistema de protección ESD.
Tenga en cuenta el principio
“Donde no hay carga, no hay descarga”.

El menor movimiento posible y un equipamiento seguro para ESD reducen a un Símbolo de un Símbolo de señal de peligro para
mínimo el riesgo de una carga estática por personas. componente de protección ESD piezas con riesgo de ESD
