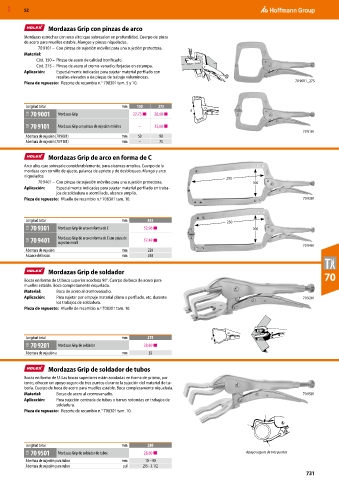

Page 1869 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Mordazas Grip con pinzas de arco
Mordazas estrechas con arco alto; que sobresalen en profundidad. Cuerpo de pinza
de acero para muelles estable. Mangos y pinzas niqueladas.
70 9101 – Con pinzas de sujeción móviles para una sujeción protectora.
Material:
Cód. 150 – Pinzas de acero de calidad bonificado.
Cód. 275 – Pinzas de acero al cromo-vanadio; forjadas en estampa.
Aplicación: Especialmente indicadas para sujetar material perfilado con
resaltes elevados o de piezas de trabajo voluminosas.
Pieza de repuesto: Resorte de recambio n.° 708301 tam. 5 y 10. 70 9001_275

Longitud total mm 150 275 a
72B 70 9001 Mordazas Grip 22,73 ■ 28,60 ■

72B 70 9101 Mordazas Grip con pinzas de sujeción móviles – 35,68 ■
70 9101
Abertura de sujeción (70 9001) mm 50 90
Abertura de sujeción (70 9101) mm – 75

Mordazas Grip de arco en forma de C
Arco alto, que sobresale considerablemente, para alcances amplios. Cuerpo de la
mordaza con tornillo de ajuste, palanca de apriete y de desbloqueo. Mango y arco
niquelados. 250
70 9401 – Con pinzas de sujeción móviles para una sujeción protectora. 100
Aplicación: Especialmente indicadas para sujetar material perfilado en traba-
jos de soldadura o atornillado, alcance amplio.
Pieza de repuesto: Muelle de recambio n.º 708301 tam. 10. 70 9301

Longitud total mm 455 250
72B 70 9301 Mordazas Grip de arco en forma de C 52,96 ■ 100
72B 70 9401 Mordazas Grip de arco en forma de C con pinza de 57,49 ■
sujeción móvil
70 9401
Abertura de sujeción mm 220
Alcance del brazo mm 250

Mordazas Grip de soldador
Bocas en forma de U; boca superior acodada 90°. Cuerpo de boca de acero para 70
muelles estable. Boca completamente niquelada.
Material: Boca de acero al cromovanadio.
Aplicación: Para sujetar por empuje material plano o perfilado, etc. durante 70 9201
los trabajos de soldadura.
Pieza de repuesto: Muelle de recambio n.º 708301 tam. 10.

Longitud total mm 275 a
72B 70 9201 Mordazas Grip de soldador 28,60 ■
Abertura de sujeción a mm 55

Mordazas Grip de soldador de tubos
Bocas en forma de U. Las bocas superiores están acodadas en forma de prisma, por
tanto, ofrecen un apoyo seguro de tres puntos durante la sujeción del material de tu-
bería. Cuerpo de boca de acero para muelles estable. Boca completamente niquelada.
Material: Bocas de acero al cromovanadio. 70 9501
Aplicación: Para sujeción centrada de tubos o barras redondas en trabajos de
soldadura.
Pieza de repuesto: Resorte de recambio n.° 708301 tam. 10.

Longitud total mm 280
72B 70 9501 Mordazas Grip de soldador de tubos 28,60 ■ Apoyo seguro de tres puntos
Abertura de sujeción para tubos mm 10 – 90
Abertura de sujeción para tubos pul 2/5 - 3.1/2
731
