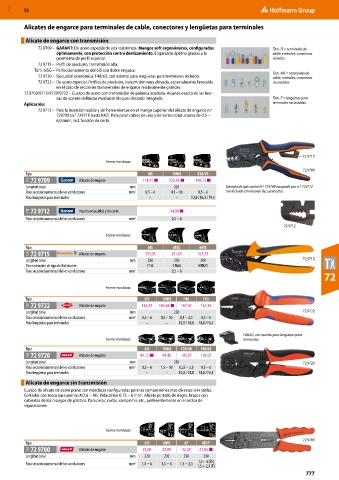

Page 1915 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Alicates de engarce para terminales de cable, conectores y lengüetas para terminales

Alicate de engarce con transmisión
72 9709 – GARANT: De acero especial de alta resistencia. Mangos soft ergonómicos, configurados Tam. IS = terminales de
óptimamente, con protección contra deslizamiento. Engarzado óptimo gracias a la cable, enchufes, conectores
geometría de perfil especial. aislados.
72 9715 – Perfil de precisión, transmisión alta.
Tam. 6ISG – Perfeccionamiento del 6IS con doble engarce.
72 9720 – Ejecución económica. F48/63, con asiento para lengüetas para terminales incluido. Tam. NIS = terminales de
cable, enchufes, conectores
72 9722 – De acero especial. Perfiles de precisión, transmisión muy elevada, especialmente favorable no aislados.
en el caso de secciones transversales de engarce relativamente grandes.
72 9709/9715/9720/9722 – Cuerpo de acero con transmisión de palanca acodada. Alcance exacto de las fuer-
zas de apriete definidas mediante bloqueo forzado integrado. Tam. F = lengüetas para
Aplicación: terminales no aisladas.
72 9712 – Para la inserción rápida y sin herramientas en el mango superior del alicate de engarce n.º
729709 (n.° 729710 hasta K47). Para pelar cables de uno y de varios conductores de 0,5 −
6,0 mm 2 , incl. función de corte.

72 9712
Forma mordazas
72 9709
Tipo 6IS 10NIS F28/95
71B 72 9709 Alicates de engarce 114,41 ■ 120,36 ■ 140,75 ■
Longitud total mm 225 Ejemplo de aplicación: N.º 729709 equipado con n.º 729712
Para sección transversal de los conductores mm 2 0,5 – 6 0,1 – 10 0,5 – 6 (no incluido en volumen de suministro).
Para lengüetas para terminales – – F2,8 / F6,3 / F9,5

71B 72 9712 Inserto pelacables y de corte 34,98 ■
Para sección transversal de los conductores mm 2 0,5 – 6
72 9712
Forma mordazas

Tipo 6IS 6ISG 6NIS
73H 72 9715 Alicates de engarce 351,05 351,05 321,55
Longitud total mm 250 250 200 72 9715
Denominación de tipo del fabricante CTI6 CTI6G HTN21
Para sección transversal de los conductores mm 2 0,5 – 6
72

Forma mordazas
Tipo 6IS 10NIS F48 F63
73F 72 9722 Alicates de engarce 136,29 144,84 ■ 167,42 167,42
Longitud total mm 220 72 9722
Para sección transversal de los conductores mm 2 0,5 – 6 0,5 – 10 0,1 – 2,5 0,5 – 6
Para lengüetas para terminales – – F2,8 / F4,8 F4,8 / F6,3

F48/63, con asiento para lengüetas para
Forma mordazas terminales.
Tipo 6IS 10NIS F28/48 F48/63
72B 72 9720 Alicates de engarce 99,12 ■ 99,40 105,07 105,07
Longitud total mm 230 72 9720
Para sección transversal de los conductores mm 2 0,5 – 6 1,5 – 10 0,25 – 2,5 0,5 – 6
Para lengüetas para terminales – – F2,8 / F4,8 F4,8 / F6,3
Alicate de engarce sin transmisión
Cuerpo de alicate de acero plano con mordazas configuradas para las compresiones más diversas (ver tabla).
Cortador con rosca para pernos M2,6 − M5. Pelacables 0,75 − 6 mm . Alicate pintado de negro, brazos con
2
cubiertas de los mangos de plástico. Para pelar, cortar, comprimir, etc., preferentemente en el sector de
reparaciones.

Forma mordazas
72 9700
Tipo 6IS 6NIS 6F 6IS/F
72B 72 9700 Alicates de engarce 22,09 22,09 22,09 27,05 ■
Longitud total mm 220 220 230 230
1,5 − 6 (IS)
Para sección transversal de los conductores mm 2 1,5 − 6 1,5 − 6 1,5 − 2,5
1,5 + 2,5 (F)
777
