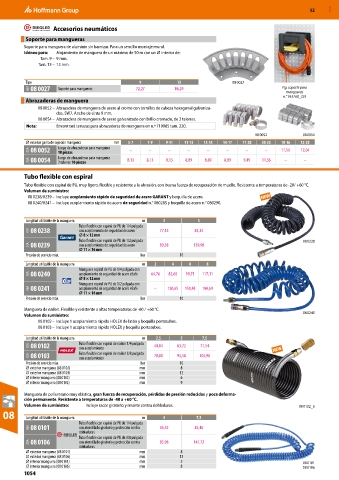

Page 2192 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Accesorios neumáticos
Soporte para mangueras
Soporte para manguera de aluminio sin barnizar. Para un sencillo montaje mural.
Idóneo para: Alojamiento de manguera de un máximo de 50 m con un ⌀ interior de:
Tam. 9 – 9 mm.
Tam. 13 – 13 mm.

Tipo 9 13 08 0027
08A 08 0027 Soporte para mangueras 72,27 86,29 Fig. soporte para
mangueras
n.° 955760_225
Abrazaderas de manguera
08 0052 – Abrazadera de manguera de acero al cromo con tornillos de cabeza hexagonal galvaniza-
dos, SW7. Ancho de cinta 9 mm.
08 0054 – Abrazadera de manguera de acero galvanizado con brillo cromado, de 2 talones.
Nota: Encontrará tenazas para abrazaderas de manguera en n.º 719985 tam. 220.
08 0052 08 0054
⌀ exterior gama de sujeción manguera mm 5-7 7-9 9-11 11-13 13-15 14-17 17-20 20-23 10-16 12-20
08A 08 0052 Juego de abrazaderas para manguera – – – – – – – – 11,50 12,04
10 piezas
08A 08 0054 Juego de abrazaderas para manguera 8,13 8,13 8,13 8,89 8,89 8,89 9,49 11,36 – –
2 talones 10 piezas

Tubo flexible con espiral
Tubo flexible con espiral de PU, muy ligero, flexible y resistente a la abrasión, con buena fuerza de recuperación de muelle. Resistente a temperaturas de -20/ +60 °C.
Volumen de suministro:
08 0238/0239 – Incluye acoplamiento rápido de seguridad de acero GARANT y boquilla de acero.
08 0240/0241 – Incluye acoplamiento rápido de acero de seguridad n.° 080285 y boquilla de acero n.° 080290.

Longitud utilizable de la manguera m 3 5
Tubo flexible con espiral de PU de 1/4 pulgada
01A 08 0238 con acoplamiento de seguridad de acero 77,15 83,34
⌀ 8 × 12 mm
Tubo flexible con espiral de PU de 1/2 pulgada 08 0238
01A 08 0239 con acoplamiento de seguridad de acero 89,38 139,98
⌀ 11 × 16 mm
Presión de servicio máx. bar 10
Longitud utilizable de la manguera m 2 4 6 8
Manguera espiral de PU de 1/4 pulgada con
08A 08 0240 acoplamiento de seguridad de acero eSafe 64,76 82,60 99,71 117,11
⌀ 8 × 12 mm
Manguera espiral de PU de 1/2 pulgada con
08A 08 0241 acoplamiento de seguridad de acero eSafe – 120,65 150,45 180,69
⌀ 11 × 16 mm
Presión de servicio máx. bar 10
Manguera de nailon. Flexible y resistente a altas temperaturas de -60 / +60 °C.
Volumen de suministro: 08 0240
08 0102 – Incluye 1 acoplamiento rápido HOLEX de latón y boquilla portatubos.
08 0103 – Incluye 1 acoplamiento rápido HOLEX y boquilla portatubos.

Longitud utilizable de la manguera m 2,5 5 7,5
02A 08 0102 Tubo flexible con espiral de nailon 1/4 pulgada 44,84 63,72 71,54
con acoplamiento
02A 08 0103 Tubo flexible con espiral de nailon 3/8 pulgada 70,80 95,58 105,90
con acoplamiento
Presión de servicio máx. bar 10
⌀ exterior manguera (08 0102) mm 8
⌀ exterior manguera (08 0103) mm 12
⌀ interior manguera (08 0102) mm 6
⌀ interior manguera (08 0103) mm 9

Manguera de poliuretano muy elástica, gran fuerza de recuperación, pérdidas de presión reducidas y poca deforma-
ción permanente. Resistente a temperaturas de -40 a +60 °C.
Volumen de suministro: Incluye racor giratorio y resorte contra dobladuras. 08 0102_5
08 Longitud utilizable de la manguera m 3 7,5
Tubo flexible con espiral de PU de 1/4 pulgada
08A 08 0101 con atornillado giratorio y protección contra 55,52 82,46
dobladuras
Tubo flexible con espiral de PU de 3/8 pulgada
08A 08 0106 con atornillado giratorio y protección contra 83,96 141,72
dobladuras
⌀ exterior manguera (08 0101) mm 8
⌀ exterior manguera (08 0106) mm 12
⌀ interior manguera (08 0101) mm 5 08 0101
⌀ interior manguera (08 0106) mm 8 08 0106
1054
