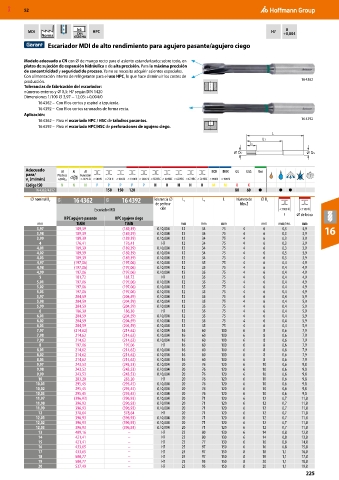

MXD 52

MDI h6 HPC H7 0
+0,004
DIN
Norma 6535 HA
Escariador MDI de alto rendimiento para agujero pasante/agujero ciego

Modelo adecuado a CN con ⌀ de mango recto para el asiento estandarizado; sobre todo, en
platos de sujeción de expansión hidráulica o de alta precisión. Para la máxima precisión
de concentricidad y seguridad de proceso. Ya no se necesita adquirir asientos especiales.
Con alimentación interna de refrigerante para el uso HPC, lo que hace disminuir los costes de
producción. 16 4362
Tolerancias de fabricación del escariador:
números enteros y ⌀ 0,5: H7 según DIN 1420
Dimensiones 1/100 ⌀ 3,97 − 12,03: +0,004/0
16 4362 – Con filos cortos y espiral a izquierda.
16 4392 – Con filos cortos ranurados de forma recta.
Aplicación:
16 4362 – Para el escariado HPC / HSC de taladros pasantes. 16 4392
16 4392 – Para el escariado HPC/HSC de perforaciones de agujero ciego.
L
L1
Lc
DC DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M K K
16 4362/ 4392 150 150 120 80 60 ● ● ●
⌀ nominal D C 10N 16 4362 10N 16 4392 Tolerancia ⌀ L c L 1 L Número de ⌀ D s
de perfora- filos Z
Escariador MDI ción < 1100 N < 1100 N
f ⌀ de broca
HPC agujero pasante HPC agujero ciego
mm TiAlN TiAlN mm mm mm mm mm/rev. mm
3,97 189,39 (189,39) 0 / 0,004 12 34 75 4 6 0,3 3,9 16
3,98 189,39 (189,39) 0 / 0,004 12 34 75 4 6 0,3 3,9
3,99 189,39 (189,39) 0 / 0,004 12 34 75 4 6 0,3 3,9
4 176,41 176,41 H7 12 34 75 4 6 0,3 3,9
4,01 189,39 (189,39) 0 / 0,004 12 34 75 4 6 0,3 3,9
4,02 189,39 (189,39) 0 / 0,004 12 34 75 4 6 0,3 3,9
4,03 189,39 (189,39) 0 / 0,004 12 34 75 4 6 0,3 3,9
4,97 (197,06) (197,06) 0 / 0,004 12 35 75 4 6 0,4 4,9
4,98 (197,06) (197,06) 0 / 0,004 12 35 75 4 6 0,4 4,9
4,99 197,06 (197,06) 0 / 0,004 12 35 75 4 6 0,4 4,9
5 181,72 181,72 H7 12 35 75 4 6 0,4 4,9
5,01 197,06 (197,06) 0 / 0,004 12 35 75 4 6 0,4 4,9
5,02 197,06 (197,06) 0 / 0,004 12 35 75 4 6 0,4 4,9
5,03 197,06 (197,06) 0 / 0,004 12 35 75 4 6 0,4 4,9
5,97 204,59 (204,59) 0 / 0,004 12 35 75 4 6 0,4 5,9
5,98 204,59 (204,59) 0 / 0,004 12 35 75 4 6 0,4 5,9
5,99 204,59 (204,59) 0 / 0,004 12 35 75 4 6 0,4 5,9
6 186,30 186,30 H7 12 35 75 4 6 0,4 5,9
6,01 204,59 (204,59) 0 / 0,004 12 35 75 4 6 0,4 5,9
6,02 204,59 (204,59) 0 / 0,004 12 35 75 4 6 0,4 5,9
6,03 204,59 (204,59) 0 / 0,004 12 35 75 4 6 0,4 5,9
7,97 (214,62) (214,62) 0 / 0,004 16 60 100 6 8 0,6 7,9
7,98 214,62 (214,62) 0 / 0,004 16 60 100 6 8 0,6 7,9
7,99 214,62 (214,62) 0 / 0,004 16 60 100 6 8 0,6 7,9
8 197,06 197,06 H7 16 60 100 6 8 0,6 7,9
8,01 214,62 (214,62) 0 / 0,004 16 60 100 6 8 0,6 7,9
8,02 214,62 (214,62) 0 / 0,004 16 60 100 6 8 0,6 7,9
8,03 214,62 (214,62) 0 / 0,004 16 60 100 6 8 0,6 7,9
9,97 243,53 (243,53) 0 / 0,004 20 76 120 6 10 0,6 9,8
9,98 243,53 (243,53) 0 / 0,004 20 76 120 6 10 0,6 9,8
9,99 243,53 (243,53) 0 / 0,004 20 76 120 6 10 0,6 9,8
10 283,20 283,20 H7 20 76 120 6 10 0,6 9,8
10,01 295,45 (295,45) 0 / 0,004 20 76 120 6 10 0,6 9,8
10,02 295,45 (295,45) 0 / 0,004 20 76 120 6 10 0,6 9,8
10,03 295,45 (295,45) 0 / 0,004 20 76 120 6 10 0,6 9,8
11,97 (396,93) (396,93) 0 / 0,004 20 71 120 6 12 0,7 11,8
11,98 396,93 (396,93) 0 / 0,004 20 71 120 6 12 0,7 11,8
11,99 396,93 (396,93) 0 / 0,004 20 71 120 6 12 0,7 11,8
12 378,64 378,64 H7 20 71 120 6 12 0,7 11,8
12,01 396,93 (396,93) 0 / 0,004 20 71 120 6 12 0,7 11,8
12,02 396,93 (396,93) 0 / 0,004 20 71 120 6 12 0,7 11,8
12,03 396,93 (396,93) 0 / 0,004 20 71 120 6 12 0,7 11,8
13 409,16 – H7 22 80 130 6 14 0,8 12,8
14 421,41 – H7 22 80 130 6 14 0,8 13,8
15 421,41 – H7 22 77 130 6 16 0,8 14,8
16 433,65 – H7 25 97 150 6 16 0,8 15,8
17 433,65 – H7 25 97 150 8 18 1,1 16,8
18 500,77 – H7 25 97 150 8 18 1,1 17,8
19 500,77 – H7 25 95 150 8 20 1,1 18,8
20 537,49 – H7 25 95 150 8 20 1,1 19,8
