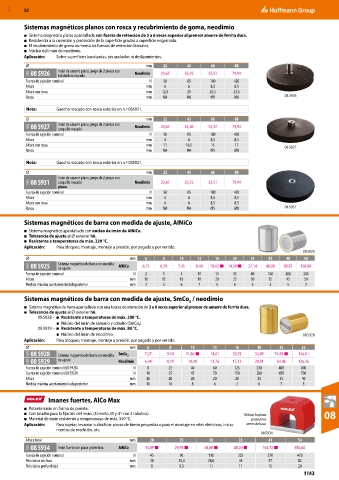

MXD 52

Sistemas magnéticos planos con rosca y recubrimiento de goma, neodimio

■ Sistema magnético plano apantallado con fuerza de retención de 3 a 6 veces superior al prensor amarre de ferrita dura.
■ Resistencia a la corrosión y protección de la superficie gracias a superficie engomada.
■ El recubrimiento de goma aumenta las fuerzas de retención laterales.
■ Núcleo del imán de neodimio.
Aplicación: Sobre superficies barnizadas, sin arañados ni deslizamientos.
⌀ mm 22 43 66 88
08Q 08 5926 Imán de amarre plano, juego de 2 piezas con Neodimio 23,67 35,55 52,51 79,94
tubuladura roscada
Fuerza de sujeción nominal N 50 85 180 420
Altura mm 6 6 8,5 8,5
Altura con rosca mm 12,5 21 23,5 23,5
Rosca mm M4 M6 M8 M8 08 5926
Nota: Gancho roscado con rosca exterior en n.º 085921.

⌀ mm 22 43 66 88
08Q 08 5927 Imán de amarre plano, juego de 2 piezas con Neodimio 23,67 35,40 52,37 79,94
casquillo roscado
Fuerza de sujeción nominal N 50 85 180 420
Altura mm 6 6 8,5 8,5
Altura con rosca mm 11 10,5 15 17 08 5927
Rosca mm M4 M4 M5 M8

Nota: Gancho roscado con rosca exterior en n.º 085921.
⌀ mm 22 43 66 88
Imán de amarre plano, juego de 2 piezas con
08Q 08 5931 casquillo roscado Neodimio 23,67 35,55 52,51 79,94
plano
Fuerza de sujeción nominal N 50 85 180 420
Altura mm 6 6 8,5 8,5
Altura con rosca mm 6 6 8,5 8,5
Rosca mm M4 M4 M5 M8 08 5931

Sistemas magnéticos de barra con medida de ajuste, AINiCo
■ Sistema magnético apantallado con núcleo de imán de AINiCo.
■ Tolerancia de ajuste al ⌀ exterior h6.
■ Resistente a temperaturas de máx. 220 °C.
Aplicación: Para bloqueo, montaje, montaje a presión, por pegado y por vertido.
08 5925
⌀ mm 6 8 10 13 16 20 25 32 40 50
08Q 08 5925 Sistema magnético de barra con medida AlNiCo 6,15 6,78 7,45 8,48 10,62 ■ 14,38 ■ 27,14 48,08 89,97 168,89
de ajuste
Fuerza de sujeción nominal N 2 3 5 10 15 35 80 150 200 350
Altura mm 10 12 16 18 20 25 30 35 45 50
Medida máxima acortamiento lado posterior mm 2 3 6 7 5 6 5 3 5 2

Sistemas magnéticos de barra con medida de ajuste, SmCo / neodimio
5
■ Sistema magnético de barra apantallado con una fuerza de retención de 3 a 6 veces superior al prensor de amarre de ferrita dura.
■ Tolerancia de ajuste al ⌀ exterior h6.
08 5928 – ■ Resistente a temperaturas de máx. 200 °C.
■ Núcleo del imán de samario y cobalto (SmCo ).
5
08 5929 – ■ Resistente a temperaturas de máx. 80 °C.
■ Núcleo del imán de neodimio. 08 5928
Aplicación: Para bloqueo, montaje, montaje a presión, por pegado y por vertido.
⌀ mm 6 8 10 13 16 20 25 32
08Q 08 5928 Sistema magnético de barra con medida SmCo 5 7,27 9,14 11,80 ■ 14,61 20,51 33,49 74,93 ■ 146,61
08Q 08 5929 de ajuste Neodimio 6,44 8,19 10,48 12,76 17,33 28,91 64,46 126,26
Fuerza de sujeción nominal (08 5928) N 8 22 40 60 125 230 400 600
Fuerza de sujeción nominal (08 5929) N 10 25 45 70 150 280 450 700
Altura mm 20 20 20 20 20 25 35 40
Medida máxima acortamiento lado posterior mm 10 10 8 6 2 6 7 5

Imanes fuertes, AlCo Max
■ Potente imán en forma de puente.
■ Con taladro para la fijación del imán. (Tamaño 35 y 41 con 2 taladros). Retirar la placa 08
■ Material de imán resistente a temperaturas de máx. 550 °C. protectora
Aplicación: Para sujetar, levantar o clasificar piezas de hierro pequeñas o para el montaje en relés eléctricos, instru- antes del uso.
mentos de medición, etc.
08 5934
Altura total mm 20 25 30 35 41 54
02A 08 5934 Imán fuerte con placa protectora AlNiCo 14,09 ■ 29,95 ■ 48,08 ■ 88,20 ■ 163,72 ■ 436,60
Fuerza de sujeción nominal N 45 90 118 235 370 470
Polo único anchura mm 20 25,4 28,6 44 57 82
Polo único profundidad mm 8 9,5 11 11 15 20
