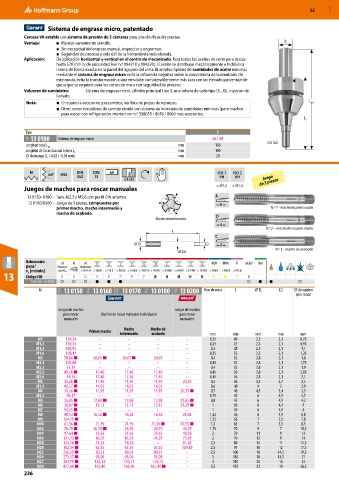

Page 236 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Sistema de engrase micro, patentado
Carcasa VA estable con sistema de presión de 3 cámaras para una dosificación precisa.
Ventaja: ■ Manejo sumamente sencillo. D s
■ Sin necesidad del engrase manual, impreciso y engorroso.
■ Seguridad de proceso y vida útil de la herramienta más elevada.
Aplicación: De aplicación horizontal y vertical en el centro de mecanizado. Para todos los aceites de corte para roscas
hasta 570 mm /s de viscosidad (ver n.º 084210 y 084220). El aceite se distribuye mecánicamente e hidráulica-
2
mente de forma exacta en la pared del agujero del alma. El empleo óptimo de cantidades de aceite mínimas
mediante el sistema de engrase micro evita la influencia negativa sobre la consistencia de la emulsión. De
este modo, evita la transformación a una emulsión considerablemente más cara con un elevado porcentaje de
grasa que se requiere para los cortes de rosca con seguridad de proceso.
Volumen de suministro: Sistema de engrase micro, cilindro principal tipo S, una tobera de cada tipo DL, GL, inyector de
llenado.
Nota: ■ En cuanto a accesorios y recambios, ver lista de piezas de repuesto. L tot
■ Otros conos roscadores de cambio rápido con sistema de lubricado de cantidades mínimas (para machos
para roscar con refrigeración interior) ver n.º 338055 / 8056 / 8060 más accesorios.
L 2
Tipo S
11F 13 0100 Sistema de engrase micro 661,98
Longitud total L mm 150 13 0100
tot
Longitud de la carcasa con tobera L 2 mm 100
⌀ de mango D (-0,02 / -0,05 mm) mm 20
S
M 60° HSS DIN DIN h9 ISO 1 ISO 2
Juego
352 13 ≤3×D 4H 6H de 3 piezas
Juegos de machos para roscar manuales ≤ M1,4 ≥ M1,6

13 0150–0180 – Tam. M2,3 y M2,6 con perfil DIN anterior. A
13 0150/0200 – Juego de 3 piezas, compuestas por 6
primer macho, macho intermedio y N.º 1 - macho de prerroscado
macho de acabado.
Bordes destalonados. D
4
N.º 2 – macho de roscado medio
L
C
D 3
N.º 3 - macho de acabado
DS
Adecuado
para/
v [m/min]
c
13 Código ISO N N N P P P P P H H H H H M M S K
13 0150– 13 0200 ○ ○ ○ ● ● ● ○ ● ● ○
M 11G 13 0150 11G 13 0160 11G 13 0170 11G 13 0180 12G 13 0200 Paso de rosca L ⌀ D s □ ⌀ de agujero
para roscar

Juegos de machos Juegos de machos
para roscar Machos de roscar manuales individuales para roscar
manuales manuales

Macho Macho de
Primer macho
intermedio acabado mm mm mm mm mm
M1 139,24 – – – – 0,25 80 2,5 2,1 0,75
M1,2 130,25 – – – – 0,25 25 2,5 2,1 0,95
M1,4 120,95 – – – – 0,3 28 2,5 2,1 1,1
M1,6 108,42 – – – – 0,35 32 2,5 2,1 1,25
M2 58,86 ■ 20,65 ■ 20,65 ■ 20,65 – 0,4 32 2,8 2,1 1,6
M2,2 104,88 – – – – 0,45 32 2,8 2,1 1,75
M2,3 53,39 – – – – 0,4 32 2,8 2,1 1,9
M2,5 49,26 ■ 17,40 17,40 17,40 – 0,45 36 2,8 2,1 2,05
M2,6 49,26 17,40 17,40 17,40 – 0,45 36 2,8 2,1 2,1
M3 35,26 ■ 11,95 11,95 11,95 20,35 0,5 36 3,5 2,7 2,5
M3,5 40,27 ■ 14,02 14,02 14,02 – 0,6 40 4 3 2,9
M4 35,26 ■ 11,95 11,95 11,95 20,35 ■ 0,7 40 4,5 3,4 3,3
M4,5 96,17 – – – – 0,75 45 6 4,9 3,7
M5 35,85 ■ 12,68 ■ 12,68 12,68 20,65 ■ 0,8 45 6 4,9 4,2
M6 36,87 ■ 13,13 13,13 13,13 21,39 ■ 1 50 6 4,9 5
M7 94,55 ■ – – – – 1 50 6 4,9 6
M8 48,53 ■ 16,52 ■ 16,52 16,52 28,02 1,25 56 6 4,9 6,8
M9 124,19 ■ – – – – 1,25 56 7 5,5 7,8
M10 61,36 ■ 21,39 21,39 21,39 ■ 35,55 ■ 1,5 63 7 5,5 8,5
M12 76,70 ■ 26,70 ■ 26,70 26,70 45,29 1,75 70 9 7 10,2
M14 97,64 ■ 33,63 33,63 33,63 48,38 2 70 11 9 12
M16 131,13 ■ 45,29 45,29 45,29 75,81 2 70 12 9 14
M18 155,76 ■ 54,28 54,28 – 81,42 2,5 80 14 11 15,5
M20 192,34 ■ 65,35 65,35 65,35 109,89 2,5 95 16 12 17,5
M22 236,59 ■ 80,53 80,53 80,53 – 2,5 100 18 14,5 19,5
M24 273,17 ■ 93,08 93,08 93,08 – 3 110 18 14,5 21
M27 369,79 ■ 126,12 126,12 126,12 – 3 110 20 16 24
M30 477,60 ■ 162,40 162,40 162,40 ■ – 3,5 125 22 18 26,5
