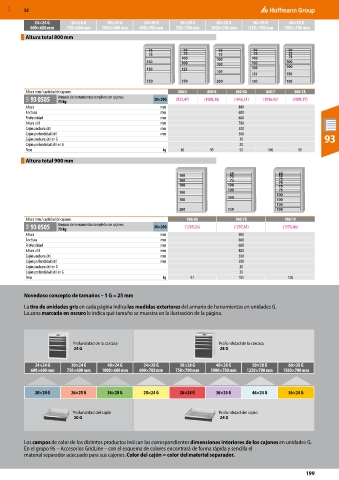

Page 2539 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

24×24 G 30×24 G 40×24 G 24×28 G 30×28 G 40×28 G 50×28 G 60×28 G
600×600 mm 750×600 mm 1000×600 mm 600×700 mm 750×700 mm 1000×700 mm 1250×700 mm 1500×700 mm
Altura total 800 mm

Altura mm / cantidad de cajones 800/5 800/6 800/6A 800/7 800/7A
9GK 93 0505 Armario de herramientas completo con cajones 20×20G (922,47) (1008,38) (1016,31) (1096,92) (1099,57)
75 kg
Altura mm 800
Anchura mm 600
Profundidad mm 600
Altura útil mm 700
Cajón anchura útil mm 500
Cajón profundidad útil mm 500
Cajón anchura útil en G 20 93
Cajón profundidad útil en G 20
Peso kg 86 93 92 100 99
Altura total 900 mm

Altura mm / cantidad de cajones 900/6A 900/7A 900/10
9GK 93 0505 Armario de herramientas completo con cajones 20×20G (1209,26) (1297,81) (1570,06)
75 kg
Altura mm 900
Anchura mm 600
Profundidad mm 600
Altura útil mm 800
Cajón anchura útil mm 500
Cajón profundidad útil mm 500
Cajón anchura útil en G 20
Cajón profundidad útil en G 20
Peso kg 97 105 126

Novedoso concepto de tamaños – 1 G = 25 mm

La tira de unidades gris en cada página indica las medidas exteriores del armario de herramientas en unidades G.
La zona marcada en oscuro le indica qué tamaño se muestra en la ilustración de la página.

Profundidad de la carcasa Profundidad de la carcasa
24 G 28 G

24×24 G 30×24 G 40×24 G 24×28 G 30×28 G 40×28 G 50×28 G 60×28 G
600×600 mm 750×600 mm 1000×600 mm 600×700 mm 750×700 mm 1000×700 mm 1250×700 mm 1500×700 mm

20×20 G 26×20 G 36×20 G 20×24 G 26×24 G 36×24 G 46×24 G 56×24 G

Profundidad del cajón Profundidad del cajón
20 G 24 G

Los campos de color de los distintos productos indican las correspondientes dimensiones interiores de los cajones en unidades G.
En el grupo 95 – Accesorios GridLine – con el esquema de colores encontrará de forma rápida y sencilla el
material separador adecuado para sus cajones. Color del cajón = color del material separador.
