52 MXD
24×24 G 30×24 G 40×24 G 24×28 G 30×28 G 40×28 G 50×28 G 60×28 G
600×600 mm 750×600 mm 1000×600 mm 600×700 mm 750×700 mm 1000×700 mm 1250×700 mm 1500×700 mm
100% 26G
24G

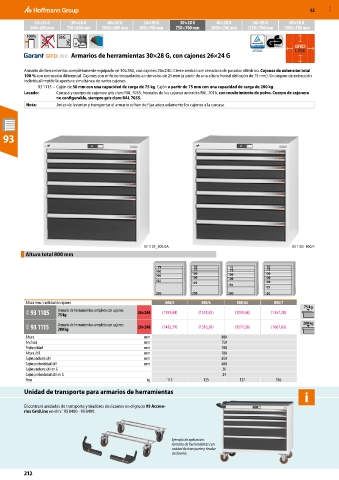

Armarios de herramientas 30×28 G, con cajones 26×24 G

Armario de herramientas completamente equipado en 30×28G, con cajones 26×24G. Cierre central con cerradura de pasador cilíndrico. Cajones de extensión total
100 % con extracción diferencial. Cajones con orificios troquelados a intervalos de 25 mm (a partir de una altura frontal del cajón de 75 mm). Un seguro de extracción
individual impide la apertura simultánea de varios cajones.
93 1115 – Cajón de 50 mm con una capacidad de carga de 75 kg. Cajón a partir de 75 mm con una capacidad de carga de 200 kg.
Lacado: Carcasa y cuerpo de cajonera gris claro RAL 7035, frontales de los cajones antracita RAL 7016, con recubrimiento de polvo. Cuerpo de cajonera
no configurable, siempre gris claro RAL 7035.
Nota: Antes de levantar y transportar el armario se han de fijar adecuadamente los cajones a la carcasa.

93

93 1105_800/6A 93 1105_800/7
Altura total 800 mm

Altura mm / cantidad de cajones 800/5 800/6 800/6A 800/7
75 kg
9GK 93 1105 Armario de herramientas completo con cajones 26×24G (1159,04) (1251,55) (1259,48) (1357,28)
75 kg
9GK 93 1115 Armario de herramientas completo con cajones 26×24G (1412,79) (1510,58) (1571,38) (1667,85) 200 kg
200 kg
Altura mm 800
Anchura mm 750
Profundidad mm 700
Altura útil mm 700
Cajón anchura útil mm 650
Cajón profundidad útil mm 600
Cajón anchura útil en G 26
Cajón profundidad útil en G 24
Peso kg 115 125 127 136
Unidad de transporte para armarios de herramientas

Encontrará unidades de transporte y tiradores deslizantes en el grupo 95 Acceso-
rios GridLine en el n.° 95 8480 - 95 8490.

Ejemplo de aplicación:
Armario de herramientas con
unidad de transporte y tirador
deslizante.
