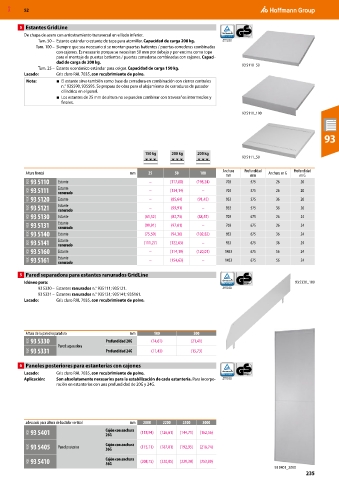

MXD 52

5 Estantes GridLine
De chapa de acero con arriostramiento transversal en el lado inferior.
Tam. 50 – Estante estándar o estante de tapa para atornillar. Capacidad de carga 200 kg.
Tam. 100 – Siempre que sea necesario si se montan puertas batientes / puertas correderas combinadas
con cajones. Es necesario porque se necesitan 50 mm por debajo y por encima como tope
para el montaje de puertas batientes / puertas correderas combinadas con cajones. Capaci-
dad de carga de 200 kg. 93 5110_50
Tam. 25 – Estante económico estándar para colgar. Capacidad de carga 150 kg.
Lacado: Gris claro RAL 7035, con recubrimiento de polvo.
Nota: ■ El estante sirve también como base de cerradura en combinación con cierres centrales
n.° 935590, 935595. Se prepara de obra para el alojamiento de cerraduras de pasador
cilíndrico en el panel.
■ Los estantes de 25 mm de altura no se pueden combinar con travesaños intermedios y
finales.
93 5110_100

93

150 kg 200 kg 200 kg
93 5111_50

Anchura Profundidad Profundidad
Altura frontal mm 25 50 100 Anchura en G
mm mm en G
9GK 93 5110 Estante – (117,88) (198,24) 703 575 26 20
9GK 93 5111 Estante – (134,14) – 703 575 26 20
ranurado
9GK 93 5120 Estante – (85,64) (91,45) 953 575 36 20
9GK 93 5121 Estante – (99,91) – 953 575 36 20
ranurado
9GK 93 5130 Estante (61,32) (82,73) (88,55) 703 675 26 24
9GK 93 5131 Estante (99,91) (97,01) – 703 675 26 24
ranurado
9GK 93 5140 Estante (75,59) (94,36) (102,82) 953 675 36 24
9GK 93 5141 Estante (111,27) (122,65) – 953 675 36 24
ranurado
9GK 93 5160 Estante – (114,19) (120,01) 1453 675 56 24
9GK 93 5161 Estante – (154,63) – 1453 675 56 24
ranurado

5 Pared separadora para estantes ranurados GridLine
Idóneo para: 93 5330_100
93 5330 – Estantes ranurados n.° 935111; 935121.
93 5331 – Estantes ranurados n.° 935131; 935141; 935161.
Lacado: Gris claro RAL 7035, con recubrimiento de polvo.

Altura de la pared separadora mm 100 200
9GK 93 5330 Profundidad 20G (14,61) (21,41)
Pared separadora
9GK 93 5331 Profundidad 24G (11,43) (15,73)

6 Paneles posteriores para estanterías con cajones
Lacado: Gris claro RAL 7035, con recubrimiento de polvo.
Aplicación: Son absolutamente necesarios para la estabilización de cada estantería. Para incorpo-
ración en estanterías con una profundidad de 20G y 24G.

adecuado para altura de bastidor vertical mm 2000 2200 2500 3000
9GK 93 5401 Cajón con anchura (118,94) (126,61) (144,71) (162,56)
26G
9GK 93 5405 Panel posterior Cajón con anchura (175,11) (187,01) (192,95) (216,74)
36G

9GK 93 5410 Cajón con anchura (208,15) (220,05) (229,30) (253,09)
56G
93 5401_2000
