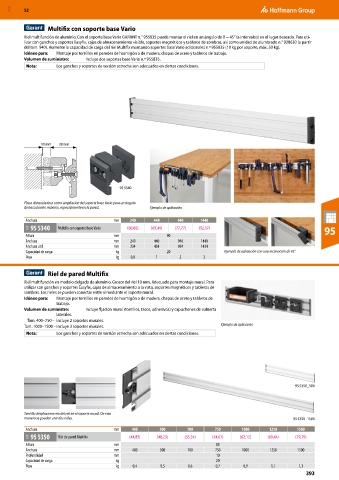

Page 2733 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Multifix con soporte base Vario
Riel multifunción de aluminio. Con el soporte base Vario GARANT n.° 955835 puede montar el riel en un ángulo de 0 − 45° (a intervalos) en el lugar deseado. Para uti-
lizar con ganchos y soportes Easyfix, cajas de almacenamiento visible, soportes magnéticos y tableros de sombras, así como unidad de alumbrado n.° 928630 (a partir
del tam. 940). Aumente la capacidad de carga del riel Multifix montando soportes base Vario adicionales n.º 955835 (10 kg por soporte, máx. 50 kg).
Idóneo para: Montaje por tornillos en paredes de hormigón o de madera, chapas de acero y tableros de trabajo.
Volumen de suministro: Incluye dos soportes base Vario n.º 955835.
Nota: Los ganchos y soportes de versión estrecha son adecuados en ciertas condiciones.

10 mm 38 mm

95 5340

Placa distanciadora como ampliación del soporte base Vario para un ángulo
de basculación máximo, especialmente en la pared. Ejemplo de aplicación

Anchura mm 240 440 940 1440
91P 95 5340 Multifix con soporte base Vario (60,60) (69,44) (77,77) (92,17) 95
Altura mm 90
Anchura mm 240 440 940 1440
Anchura útil mm 234 434 934 1434
Capacidad de carga kg 20 Ejemplo de aplicación con una inclinación de 45°.
Peso kg 0,8 1 2 3

Riel de pared Multifix
Riel multifunción en modelo delgado de aluminio. Grosor del riel 10 mm. Adecuado para montaje mural. Para
utilizar con ganchos y soportes Easyfix, cajas de almacenamiento a la vista, soportes magnéticos y tableros de
sombras. Los rieles se pueden conectar entre sí mediante el soporte mural.
Idóneo para: Montaje por tornillos en paredes de hormigón o de madera, chapas de acero y tableros de
trabajo.
Volumen de suministro: Incluye fijación mural (tornillos, tacos, adhesivos) y capuchones de cubierta
laterales.
Tam. 400–750 – Incluye 2 soportes murales.
Tam. 1000–1500 – Incluye 3 soportes murales. Ejemplo de aplicación
Nota: Los ganchos y soportes de versión estrecha son adecuados en ciertas condiciones.

95 5350_500

Sencillo desplazamiento del riel en el soporte mural. De esta
manera se pueden unir dos rieles. 95 5350_1500

Anchura mm 400 500 700 750 1000 1250 1500
91F 95 5350 Riel de pared Multifix (44,83) (48,23) (53,54) (54,67) (62,12) (69,44) (79,79)
Altura mm 83
Anchura mm 400 500 700 750 1000 1250 1500
Profundidad mm 10
Capacidad de carga kg 20
Peso kg 0,4 0,5 0,6 0,7 0,9 1,1 1,3
393
