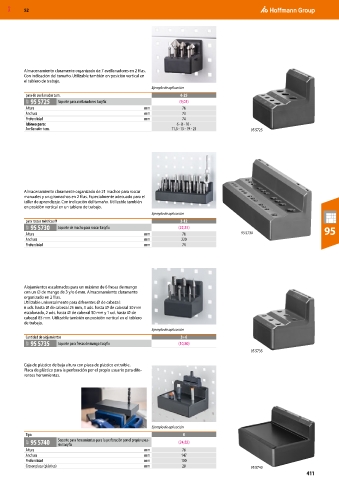

Page 2751 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Almacenamiento claramente organizado de 7 avellanadores en 2 filas.
Con indicación del tamaño. Utilizable también en posición vertical en
el tablero de trabajo.
Ejemplo de aplicación
para de avellanador tam. 6-25
91F 95 5725 Soporte para avellanadores Easyfix (9,03)
Altura mm 76
Anchura mm 73
Profundidad mm 74
Idóneo para: 6 - 8 - 10 -
Avellanador tam. 11,5 - 15 - 19 - 25 95 5725

Almacenamiento claramente organizado de 21 machos para roscar
manuales y un giramachos en 2 filas. Especialmente adecuado para el
taller de aprendizaje. Con indicación del tamaño. Utilizable también
en posición vertical en un tablero de trabajo.
Ejemplo de aplicación
para roscas métricas M 3-12
91F 95 5730 Soporte de macho para roscar Easyfix (22,35) 95
Altura mm 76 95 5730
Anchura mm 220
Profundidad mm 74

Alojamientos escalonados para un máximo de 6 fresas de mango
con un ⌀ de mango de 3 y/o 6 mm. Almacenamiento claramente
organizado en 2 filas.
Utilizable universalmente para diferentes ⌀ de cabezal:
6 uds. hasta ⌀ de cabezal 25 mm, 3 uds. hasta ⌀ de cabezal 30 mm
escalonado, 2 uds. hasta ⌀ de cabezal 50 mm y 1 ud. hasta ⌀ de
cabezal 85 mm. Utilizable también en posición vertical en el tablero
de trabajo.
Ejemplo de aplicación
Cantidad de alojamientos 3+6
91F 95 5735 Soporte para fresas de mango Easyfix (10,80)
95 5735

Caja de plástico de baja altura con placa de plástico extraíble.
Placa de plástico para la perforación por el propio usuario para dife-
rentes herramientas.

Ejemplo de aplicación
Tipo 0
91F 95 5740 Soporte para herramientas para la perforación por el propio usua- (24,82)
rio Easyfix
Altura mm 76
Anchura mm 147
Profundidad mm 100
Grosor placa (plástico) mm 20 95 5740
411
