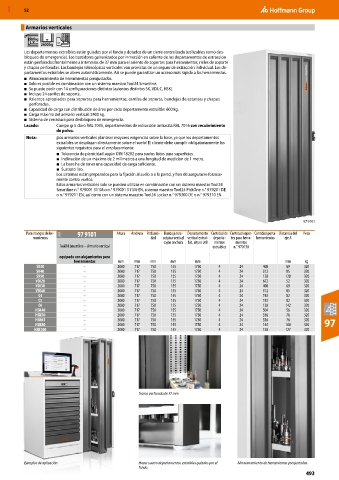

MXD 52

Armarios verticales

600 kg
2400 kg
Los departamentos extraíbles están guiados por el fondo y dotados de un cierre centralizado (utilizables como des-
bloqueo de emergencia). Los bastidores galvanizados por inmersión en caliente de los departamentos de extracción
están perforados frontalmente a intervalos de 37 mm para el asiento de soportes para herramientas, rieles de soporte
y chapas perforadas. Las bandejas telescópicas verticales van provistas de un seguro de extracción individual. Los de-
partamentos extraíbles se abren automáticamente. Así se puede garantizar un acceso más rápido a las herramientas.
■ Almacenamiento de herramientas preajustadas.
■ Solo es posible en combinación con un sistema maestro Tool24 Smartline.
■ Se puede pedir con 14 configuraciones distintas (asientos distintos SK, VDI, C, HSK).
■ Incluye 24 carriles de soporte.
■ Asientos apropiados para soportes para herramientas, carriles de soporte, bandejas de estantes y chapas
perforadas.
■ Capacidad de carga con distribución de área por cada departamento extraíble: 600 kg.
■ Carga máxima del armario vertical: 2400 kg.
■ Sistema de cerradura para desbloqueo de emergencia.
Lacado: Cuerpo gris claro RAL 7035, departamentos de extracción antracita RAL 7016 con recubrimiento
de polvo.
Nota: ¡Los armarios verticales plantean mayores exigencias sobre la base, ya que los departamentos
extraíbles se desplazan directamente sobre el suelo! El cliente debe cumplir obligatoriamente los
siguientes requisitos para el emplazamiento:
■ Tolerancia de planicidad según DIN 18202 para suelos listos para superficies.
■ Inclinación de un máximo de 2 milímetros a una longitud de medición de 1 metro.
■ La base ha de tener una capacidad de carga suficiente.
■ Sustrato liso.
Los sistemas están preparados para la fijación al suelo o a la pared, y han de asegurarse forzosa-
mente contra vuelco.
Estos armarios verticales solo se pueden utilizar en combinación con un sistema maestro Tool24
Smartline n.° 979001 S11M o n.° 979001 S11M-EN, sistema maestro Tool24 PickOne n.° 979201 DE
o n.° 979211 EN, así como con un sistema maestro Tool24 Locker n.° 979300 DE o n.° 979310 EN.

97 9101

Para mangos de he- 9SA 97 9101 Altura Anchura Profundi- Bandeja tele- Departamento Cantidad de Cantidad sopor- Cantidad porta- Distancia del Peso
rramientas dad scópica vertical vertical extraí- departa- tes para herra- herramientas eje A
cajón anchura ble, altura útil mentos mientas
Tool24 Smartline – Armario vertical extraíbles n.° 970130
equipado con alojamientos para
herramientas mm mm mm mm mm mm kg
SK30 – 2000 717 750 155 1750 4 24 408 69 320
SK40 – 2000 717 750 155 1750 4 24 312 85 320
SK50 – 2000 717 750 155 1750 4 24 120 128 320
VDI20 – 2000 717 750 155 1750 4 24 672 52 320
VDI30 – 2000 717 750 155 1750 4 24 408 69 320
VDI40 – 2000 717 750 155 1750 4 24 312 85 320
C4 – 2000 717 750 155 1750 4 24 192 82 320
C5 – 2000 717 750 155 1750 4 24 192 82 320
C6 – 2000 717 750 155 1750 4 24 120 142 320
HSK40 – 2000 717 750 155 1750 4 24 504 56 320
HSK50 – 2000 717 750 155 1750 4 24 336 76 320
HSK63 – 2000 717 750 155 1750 4 24 336 76 320 97
HSK80 – 2000 717 750 155 1750 4 24 144 108 320
HSK100 – 2000 717 750 155 1750 4 24 120 127 320

Trama perforada de 37 mm

Ejemplos de aplicación Hasta cuatro departamentos extraíbles guiados por el Almacenamiento de herramientas preajustadas.
fondo.
493
