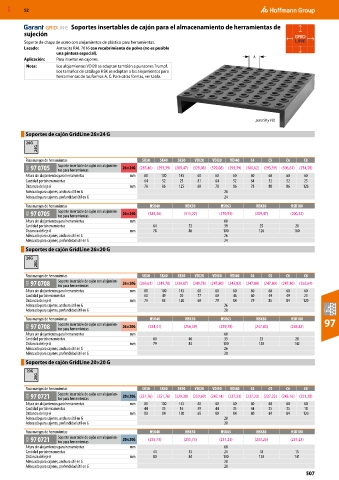

MXD 52

Soportes insertables de cajón para el almacenamiento de herramientas de
sujeción
Soporte de chapa de acero con alojamientos de plástico para herramientas.
Lacado: Antracita RAL 7016 con recubrimiento de polvo (no es posible
una pintura especial).
Aplicación: Para insertar en cajones. A
Nota: Los alojamientos VDI20 se adaptan también a punzones Trumpf.
Los tamaños de catálogo HSK se adaptan a los alojamientos para
herramientas de las formas A, C. Para otras formas, ver tabla.

para SK y VDI

Soportes de cajón GridLine 26×24 G
26G
24G

Para mangos de herramientas SK30 SK40 SK50 VDI20 VDI30 VDI40 C4 C5 C6 C8
9GK 97 0705 Soporte insertable de cajón con alojamien- 26×24G (285,46) (293,39) (209,47) (329,08) (329,08) (293,39) (380,62) (293,39) (306,61) (234,58)
tos para herramientas
Altura sin alojamientos para herramientas mm 80 100 145 60 60 60 60 60 60 60
Cantidad portaherramientas 64 52 25 81 64 52 64 52 52 25
Distancia del eje A mm 78 86 125 69 78 86 78 88 86 126
Adecuado para cajones, anchura útil en G 26
Adecuado para cajones, profundidad útil en G 24
Para mangos de herramientas HSK40 HSK50 HSK63 HSK80 HSK100
9GK 97 0705 Soporte insertable de cajón con alojamien- 26×24G (383,26) (313,22) (270,93) (209,47) (200,22)
tos para herramientas
Altura sin alojamientos para herramientas mm 60
Cantidad portaherramientas 64 52 39 25 20
Distancia del eje A mm 78 86 100 126 160
Adecuado para cajones, anchura útil en G 26
Adecuado para cajones, profundidad útil en G 24
Soportes de cajón GridLine 26×20 G
26G
20G

Para mangos de herramientas SK30 SK40 SK50 VDI20 VDI30 VDI40 C4 C5 C6 C8
9GK 97 0708 Soporte insertable de cajón con alojamien- 26×20G (269,61) (249,78) (239,87) (249,78) (247,80) (245,82) (247,80) (247,80) (247,80) (265,64)
tos para herramientas
Altura sin alojamientos para herramientas mm 80 100 145 60 60 60 60 60 60 60
Cantidad portaherramientas 60 49 20 77 60 46 60 49 49 23
Distancia del eje A mm 79 83 120 69 79 84 79 85 84 120
Adecuado para cajones, anchura útil en G 26
Adecuado para cajones, profundidad útil en G 20
Para mangos de herramientas HSK40 HSK50 HSK63 HSK80 HSK100 97
9GK 97 0708 Soporte insertable de cajón con alojamien- 26×20G (254,41) (256,39) (249,78) (247,80) (245,82)
tos para herramientas
Altura sin alojamientos para herramientas mm 60
Cantidad portaherramientas 60 46 33 23 20
Distancia del eje A mm 79 84 100 120 142
Adecuado para cajones, anchura útil en G 26
Adecuado para cajones, profundidad útil en G 20
Soportes de cajón GridLine 20×20 G
20G
20G

Para mangos de herramientas SK30 SK40 SK50 VDI20 VDI30 VDI40 C4 C5 C6 C8
9GK 97 0721 Soporte insertable de cajón con alojamien- 20×20G (251,76) (251,76) (229,30) (259,69) (247,14) (237,23) (237,23) (237,23) (245,16) (231,28)
tos para herramientas
Altura sin alojamientos para herramientas mm 80 100 145 60 60 60 60 60 60 60
Cantidad portaherramientas 44 35 16 59 44 35 44 35 35 18
Distancia del eje A mm 80 84 120 65 80 84 80 84 84 120
Adecuado para cajones, anchura útil en G 20
Adecuado para cajones, profundidad útil en G 20
Para mangos de herramientas HSK40 HSK50 HSK63 HSK80 HSK100
9GK 97 0721 Soporte insertable de cajón con alojamien- 20×20G (255,73) (255,73) (237,23) (233,26) (237,23)
tos para herramientas
Altura sin alojamientos para herramientas mm 60
Cantidad portaherramientas 44 35 24 18 15
Distancia del eje A mm 80 84 100 120 141
Adecuado para cajones, anchura útil en G 20
Adecuado para cajones, profundidad útil en G 20
507
