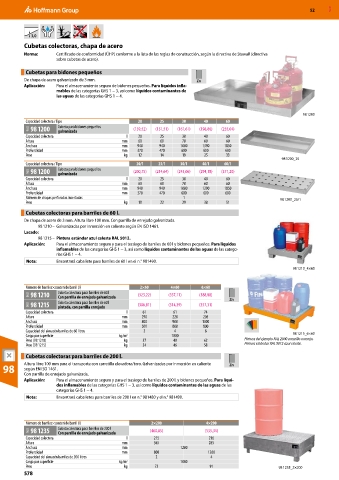

Page 2918 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

3,0
Cubetas colectoras, chapa de acero
Norma: Certificado de conformidad (ÜHP) conforme a la lista de las reglas de construcción, según la directiva de StawaR (directiva
sobre cubetas de acero).

Cubetas para bidones pequeños
De chapa de acero galvanizado de 3 mm. Zn
Aplicación: Para el almacenamiento seguro de bidones pequeños. Para líquidos infla-
mables de las categorías GHS 1 − 3, así como líquidos contaminantes de
las aguas de las categorías GHS 1 − 4.

98 1200
Capacidad colectora / Tipo 20 25 30 40 60
96U 98 1200 Cubeta para bidones pequeños (139,52) (151,51) (161,61) (198,86) (255,04)
galvanizada
Capacidad colectora l 20 25 30 40 60
Altura mm 60 60 70 60 60
Anchura mm 940 940 1000 1390 1850
Profundidad mm 370 470 600 600 600
Peso kg 12 14 19 25 33
98 1200_25
Capacidad colectora / Tipo 20/1 25/1 30/1 40/1 60/1
96U 98 1200 Cubeta para bidones pequeños (200,75) (214,64) (243,06) (294,18) (371,20)
galvanizada
Capacidad colectora l 20 25 30 40 60
Altura mm 60 60 70 60 60
Anchura mm 940 940 1000 1390 1850
Profundidad mm 370 470 600 600 600
Número de chapas perforadas insertadas 1 98 1200_25/1
Peso kg 18 22 29 38 51
Cubetas colectoras para barriles de 60 l.
De chapa de acero de 3 mm. Altura libre 100 mm. Con parrilla de enrejado galvanizada.
98 1210 – Galvanizadas por inmersión en caliente según EN ISO 1461.
Lacado:
98 1215 – Pintura estándar azul celeste RAL 5012.
Aplicación: Para el almacenamiento seguro y para el trasiego de barriles de 60 l y bidones pequeños. Para líquidos
inflamables de las categorías GHS 1 − 3, así como líquidos contaminantes de las aguas de las catego-
rías GHS 1 − 4.
Nota: Encontrará caballete para barriles de 60 l en el n.° 981490.
98 1210_4×60

Número de barriles×contenido barril (l) 2×60 4×60 6×60
96U 98 1210 Cubeta colectora para barriles de 60 l (323,22) (337,11) (388,88) Zn
Con parrilla de enrejado galvanizada
96U 98 1215 Cubeta colectora para barriles de 60 l (306,81) (314,39) (357,31)
pintada, con parrilla enrejado
Capacidad colectora l 61 61 74
Altura mm 290 220 205
Anchura mm 800 900 1300
Profundidad mm 500 800 800
Capacidad del almacén barriles de 60 litros 2 4 6 98 1215_6×60
Carga por superficie kg/m 2 1000
Peso (98 1210) kg 37 49 62 Pintura del ejemplo RAL 2000 amarillo naranja.
Peso (98 1215) kg 34 46 58 Pintura estándar RAL 5012 azul celeste.
Cubetas colectoras para barriles de 200 l.

98 Altura libre 100 mm para el transporte con carretilla elevadora/toro. Galvanizadas por inmersión en caliente Zn
según EN ISO 1461.
Con parrilla de enrejado galvanizada.
Aplicación: Para el almacenamiento seguro y para el trasiego de barriles de 200 l. y bidones pequeños. Para líqui-
dos inflamables de las categorías GHS 1 − 3, así como líquidos contaminantes de las aguas de las
categorías GHS 1 − 4.
Nota: Encontrará caballetes para barriles de 200 l en n.° 981480 y el n.° 981490.

Número de barriles×contenido barril (l) 2×200 4×200
96U 98 1235 Cubeta colectora para barriles de 200 l (460,85) (535,34)
Con parrilla de enrejado galvanizada
Capacidad colectora l 215 216
Altura mm 365 285
Anchura mm 1200
Profundidad mm 800 1200
Capacidad del almacén barriles de 200 litros 2 4
Carga por superficie kg/m 2 1000
Peso kg 72 91 98 1235_2×200
