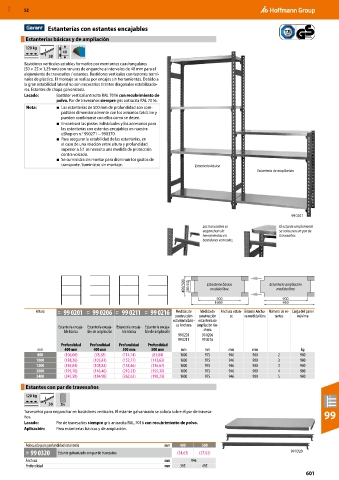

Page 2941 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Estanterías con estantes encajables
Estanterías básicas y de ampliación
120 kg
40
38
Bastidores verticales estables formados por montantes cuadrangulares
(50 × 25 × 1,25mm) con ranuras de enganche a intervalos de 40 mm para el
alojamiento de travesaños / estantes. Bastidores verticales con tapones termi-
nales de plástico. El montaje se realiza por encajes sin herramientas. Debido a
la gran estabilidad lateral no son necesarios tirantes diagonales estabilizado-
res. Estantes de chapa galvanizada.
Lacado: Bastidor vertical antracita RAL 7016 con recubrimiento de
polvo. Par de travesaños siempre gris antracita RAL 7016.
Nota: ■ Las estanterías de 500 mm de profundidad son com-
patibles dimensionalmente con los armarios GridLine y
pueden combinarse con ellos como se desee.
■ Encontrará las piezas individuales y los accesorios para
las estanterías con estantes encajables en nuestra
eShop en n.° 990271 − 990370.
■ Para asegurar la estabilidad de las estanterías, en
el caso de una relación entre altura y profundidad
superior a 5:1 se necesita una medida de protección
contra volcado.
■ Se suministra sin montar para disminuir los gastos de
transporte. Suministro sin montaje. Estantería básica
Estantería de ampliación

99 0201
Los travesaños se El estante simplemente
enganchan sin se coloca en un par de
herramientas en travesaños.
bastidores verticales.

400/500 350/450 Estantería básica Estantería ampliación
medida libre
medida libre
900 900
1000 950
Altura 91I 99 0201 91I 99 0206 91I 99 0211 91I 99 0216 Medidas de Medida de Anchura estan- Estante Anchu- Número de es- Carga del panel
construcción construcción te ra medida libre tantes máxima
estantería bási- estantería de
Estantería encaja- Estantería encaja- Estantería encaja- Estantería encaja- ca Anchura ampliación An-
ble básica ble de ampliación ble básica ble de ampliación chura
99 0201 99 0206
99 0211 99 0216
Profundidad Profundidad Profundidad Profundidad
mm 400 mm 400 mm 500 mm 500 mm mm mm mm mm kg
800 (106,06) (78,28) (114,14) (83,84) 1000 975 946 900 2 900
1000 (138,26) (105,81) (152,77) (113,63) 1000 975 946 900 3 900
1200 (145,84) (108,83) (158,46) (116,67) 1000 975 946 900 3 900
2000 (195,70) (146,46) (210,23) (155,30) 1000 975 946 900 4 900
2400 (245,58) (184,98) (262,62) (198,23) 1000 975 946 900 5 900
Estantes con par de travesaños
120 kg
38 Zn
Travesaños para enganchar en bastidores verticales. El estante galvanizado se coloca sobre el par de travesa-
ños. 99
Lacado: Par de travesaños siempre gris antracita RAL 7016 con recubrimiento de polvo.
Aplicación: Para estanterías básicas y de ampliación.

Adecuado para profundidad estantería mm 400 500
91I 99 0320 Estante galvanizado con par de travesaños (24,63) (27,02) 99 0320
Anchura mm 946
Profundidad mm 395 495
601
