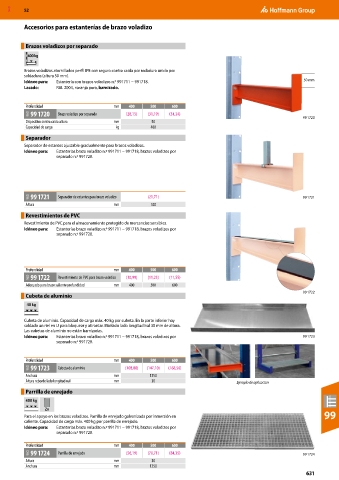

Page 2971 - Catalogo-AMF-Elementos-mecanicos-de-fijacion
P. 2971
MXD 52
Accesorios para estanterías de brazo voladizo
Brazos voladizos por separado
400 kg
Brazos voladizos atornillados perfil IPE con seguro contra caída por rodadura unido por
soldadura (altura 50 mm).
Idóneo para: Estantería con brazos voladizos n.º 991711 − 991718. 50 mm
Lacado: RAL 2004, naranja puro, barnizado.
Profundidad mm 400 500 600
96O 99 1720 Brazo voladizo por separado (28,15) (31,19) (34,34)
99 1720
Dispositivo contra caída altura mm 50
Capacidad de carga kg 400
Separador
Separador de estantes ajustable gradualmente para brazos voladizos.
Idóneo para: Estanterías brazo voladizo n.º 991711 − 991718, brazos voladizos por
separado n.º 991720.
96O 99 1721 Separador de estantes para brazo voladizo (21,71) 99 1721
Altura mm 100
Revestimientos de PVC
Revestimiento de PVC para el almacenamiento protegido de mercancías sensibles.
Idóneo para: Estanterías brazo voladizo n.º 991711 − 991718, brazos voladizos por
separado n.º 991720.
Profundidad mm 400 500 600
96O 99 1722 Revestimiento de PVC para brazo voladizo (10,99) (11,23) (11,55)
Adecuado para brazo saliente profundidad mm 400 500 600
99 1722
Cubeta de aluminio
40 kg
Cubeta de aluminio. Capacidad de carga máx. 40 kg por cubeta. En la parte inferior hay
soldado un riel en U para bloquear y atirantar. Biselado lado longitudinal 30 mm de altura.
Las cubetas de aluminio no están barnizadas.
Idóneo para: Estanterías brazo voladizo n.º 991711 − 991718, brazos voladizos por 99 1723
separado n.º 991720.
Profundidad mm 400 500 600
96O 99 1723 Cubeta de aluminio (108,08) (147,10) (168,56)
Anchura mm 1250
Altura reborde lado longitudinal mm 30 Ejemplo de aplicación
Parrilla de enrejado
400 kg
Zn
Para el apoyo en los brazos voladizos. Parrilla de enrejado galvanizada por inmersión en 99
caliente. Capacidad de carga máx. 400 kg por parrilla de enrejado.
Idóneo para: Estanterías brazo voladizo n.º 991711 − 991718, brazos voladizos por
separado n.º 991720.
Profundidad mm 400 500 600
96O 99 1724 Parrilla de enrejado (56,19) (70,71) (84,35) 99 1724
Altura mm 30
Anchura mm 1250
631
