52 MXD

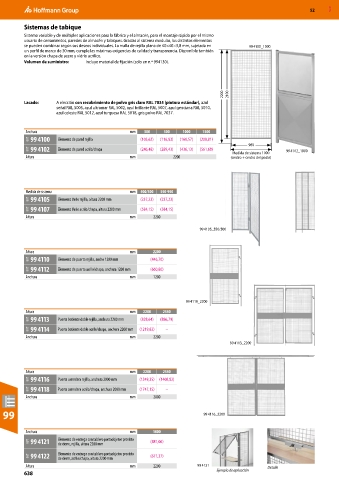

Sistemas de tabique
Sistema variable y de múltiples aplicaciones para la fábrica y el almacén, para el montaje rápido por el mismo
usuario de cerramientos, paredes de almacén y tabiques. Gracias al sistema modular, los distintos elementos
se pueden combinar según sus deseos individuales. La malla de rejilla plana de 40×40×3,8 mm, sujetada en 99 4100_1000
un perfil de marco de 30 mm, cumple las máximas exigencias de calidad y transparencia. Disponible también
en la versión chapa de acero y vidrio acrílico.
Volumen de suministro: Incluye material de fijación (solo en n.º 994130).

2200 2100
Lacado: A elección con recubrimiento de polvo gris claro RAL 7035 (pintura estándar), azul
señal RAL 5005, azul ultramar RAL 5002, azul brillante RAL 5007, azul genciana RAL 5010,
azul celeste RAL 5012, azul turquesa RAL 5018, gris polvo RAL 7037.

Anchura mm 300 500 1000 1500
99T 99 4100 Elemento de pared rejilla (103,62) (116,83) (160,57) (208,81)
980
99T 99 4102 Elemento de pared acrilo/chapa (246,48) (289,43) (436,13) (561,68) 99 4102_1000
Medida de sistema 1000
Altura mm 2200 (centro + centro del poste)

Medida de sistema mm 500/500 550-950
99T 99 4105 Elemento Vario rejilla, altura 2200 mm (237,23) (237,23)
99T 99 4107 Elemento Vario acrilo/chapa, altura 2200 mm (584,15) (584,15)
Altura mm 2200

99 4105_550/500

Altura mm 2200
99T 99 4110 Elemento de puerta rejilla, ancho 1200 mm (446,70)
99T 99 4112 Elemento de puerta acrilo/chapa, anchura 1200 mm (660,80)
Anchura mm 1200

99 4110_2200
Altura mm 2200 2550
99T 99 4113 Puerta batiente doble rejilla, anchura 2200 mm (828,64) (886,79)
99T 99 4114 Puerta batiente doble acrilo/chapa, anchura 2200 mm (1219,83) –
Anchura mm 2200
99 4113_2200

Altura mm 2200 2550
99T 99 4116 Puerta corredera rejilla, anchura 2000 mm (1349,35) (1408,82)
99T 99 4118 Puerta corredera acrilo/chapa, anchura 2000 mm (1747,15) –
Anchura mm 2000

99 99 4116_2200

Anchura mm 1000
99T 99 4121 Elemento de entrega con tablero portaobjetos provisto (481,06)
de cierre, rejilla, altura 2200 mm

99T 99 4122 Elemento de entrega con tablero portaobjetos provisto (671,37)
de cierre, acrilo/chapa, altura 2200 mm
Altura mm 2200 99 4121 Detalle
638 Ejemplo de aplicación
