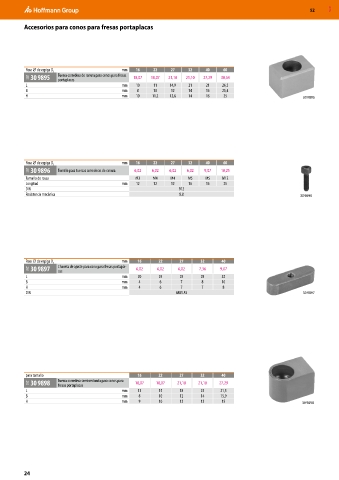

Page 3030 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Accesorios para conos para fresas portaplacas

Para ⌀ de espiga D 1 mm 16 22 27 32 40 60
39Z 30 9895 Tuerca corredera de ranura para conos para fresas 18,07 18,07 21,10 21,10 27,29 30,54
portaplacas
L mm 10 11 14,9 21 21 26,5
B mm 8 10 12 14 16 25,4
H mm 10 11,2 12,6 14 16 25 30 9895

Para ⌀ de espiga D 1 mm 16 22 27 32 40 60
39Z 30 9896 Tornillo para tuercas correderas de ranura 6,02 6,02 6,02 6,02 9,07 10,25
Tamaño de rosca M3 M4 M4 M5 M5 M12
Longitud mm 12 12 12 16 16 25
DIN 912
Resistencia mecánica 8.8 30 9896

Para ⌀ de espiga D 1 mm 16 22 27 32 40
39Z 30 9897 Chaveta de ajuste para cono para fresas portapla- 6,02 6,02 6,02 7,36 9,07
cas
L mm 20 25 25 28 32
B mm 4 6 7 8 10
H mm 4 6 7 7 8
DIN 6885 AS 30 9897

para tamaño 16 22 27 32 40
39Z 30 9898 Tuerca corredera semirredonda para conos para 18,07 18,07 21,10 21,10 27,29
fresas portaplacas
L mm 13 15 18 22 21,5
B mm 8 10 12 14 15,9
H mm 9 10 12 12 15 30 9898

24
