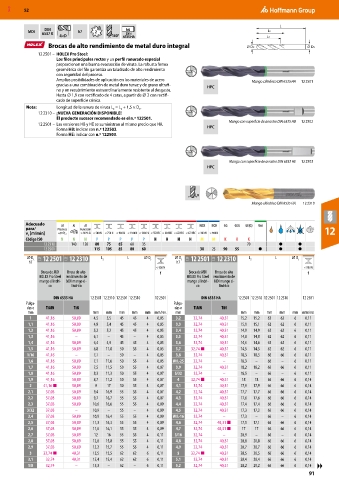

Page 91 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

L
DIN
MDI 6537 K h7 2 h6 LC
DIN

4×D 140° 6535 HA L2
Brocas de alto rendimiento de metal duro integral DC DS
12 2501 – HOLEX Pro Steel:
Los filos principales rectos y un perfil ranurado especial
proporcionan una buena evacuación de viruta. La robusta forma
geométrica del filo garantiza un taladrado de alto rendimiento
con seguridad del proceso.
Amplias posibilidades de aplicación en los materiales de acero Mango cilíndrico DIN 6535 HA 12 2501
gracias a una combinación de metal duro tenaz y de grano ultrafi- HPC
no y un recubrimiento extraordinariamente resistente al desgaste.
Hasta ⌀ 1,9 con rectificado de 4 caras, a partir de ⌀ 2 con rectifi-
cado de superficie cónica.
Nota: Longitud de la ranura de viruta L C = L + 1,5 × D . C
2
12 2310 – ¡NUEVA GENERACIÓN DISPONIBLE!
El producto sucesor recomendado es el n.º 122501.
12 2501 – Las versiones HB y HE se suministran al mismo precio que HA. Mango con superficie de arrastre DIN 6535 HB 12 2502
Forma HB: indicar con n.º 122502. HPC
Forma HE: indicar con n.º 122503.

Mango con superficie de arrastre DIN 6535 HE 12 2503
HPC

x
Mango cilíndrico DIN 6535 HA 12 2310

Adecuado
para/ 12
v [m/min]
c
Código ISO N N N P P P P P H H H H M M K K K
12 2310 140 120 80 75 65 60 35 70 ● ●
12 2501 115 105 85 80 60 30 25 90 55 ● ● ●
⌀ D C 12F 12 2501 12 2310 L 2 L ⌀ D s ⌀ D C 12F 12 2501 12 2310 L 2 L ⌀ D s
12E
12E
h7 h7
< 900 N < 900 N
Broca de MDI Broca de alto f Broca de MDI Broca de alto f
HOLEX Pro Steel rendimiento de HOLEX Pro Steel rendimiento de
mango cilíndri- MDI mango ci- mango cilíndri- MDI mango ci-
co líndrico co líndrico
DIN 6535 HA 12 2501 12 2310 12 2501 12 2310 12 2501 DIN 6535 HA 12 2501 12 2310 12 2501 12 2310 12 2501
Pulga- Pulga-
das o TiAlN TiN das o TiAlN TiN
mm mm mm mm mm mm mm/rev. mm mm mm mm mm mm mm/rev.
1 41,16 50,89 4,5 5,5 45 45 4 0,05 3,2 32,74 40,31 15,2 15,2 62 62 6 0,11
1,1 41,16 50,89 4,9 5,4 45 45 4 0,05 3,3 32,74 40,31 15,1 15,1 62 62 6 0,11
1,2 41,16 50,89 5,2 5,2 45 45 4 0,05 3,4 32,74 40,31 14,9 14,9 62 62 6 0,11
1,3 41,16 – 6,1 – 45 – 4 0,05 3,5 32,74 40,31 14,8 14,8 62 62 6 0,11
1,4 41,16 50,89 6,4 4,9 45 45 4 0,05 3,6 32,74 40,31 14,6 14,6 62 62 6 0,11
1,5 41,16 50,89 6,8 11,8 50 55 4 0,05 3,7 32,74 ■ 40,31 14,5 14,5 62 62 6 0,11
1/16 41,16 – 7,1 – 50 – 4 0,05 3,8 32,74 40,31 18,3 18,3 66 66 6 0,11
1,6 41,16 50,89 7,1 11,6 50 55 4 0,05 W/L-25 32,74 – 18,3 – 66 – 6 0,11
1,7 41,16 50,89 7,5 11,5 50 55 4 0,07 3,9 32,74 40,31 18,2 18,2 66 66 6 0,11
1,8 41,16 50,89 8,3 11,3 50 55 4 0,07 5/32 32,74 – 18,5 – 66 – 6 0,11
1,9 41,16 50,89 8,7 11,2 50 55 4 0,07 4 32,74 ■ 40,31 18 18 66 66 6 0,14
2 41,16 ■ 50,89 9 17 50 55 4 0,07 4,1 32,74 40,31 17,9 17,9 66 66 6 0,14
2,1 37,03 50,89 9,4 16,9 55 55 4 0,07 4,2 32,74 40,31 17,7 17,7 66 66 6 0,14
2,2 37,03 50,89 9,7 16,7 55 55 4 0,07 4,3 32,74 40,31 17,6 17,6 66 66 6 0,14
2,3 37,03 50,89 10,6 16,6 55 55 4 0,09 4,4 32,74 40,31 17,4 17,4 66 66 6 0,14
3/32 37,03 – 10,9 – 55 – 4 0,09 4,5 32,74 40,31 17,3 17,3 66 66 6 0,14
2,4 37,03 50,89 10,9 16,4 55 55 4 0,09 W/L-16 32,74 – 17,3 – 66 – 6 0,14
2,5 37,03 50,89 11,3 16,3 55 55 4 0,09 4,6 32,74 40,31 ■ 17,1 17,1 66 66 6 0,14
2,6 37,03 50,89 11,6 16,1 55 55 4 0,09 4,7 32,74 40,31 ■ 17 17 66 66 6 0,14
2,7 37,03 50,89 12 16 55 55 4 0,11 3/16 32,74 – 20,9 – 66 – 6 0,14
2,8 37,03 50,89 12,8 15,8 55 55 4 0,11 4,8 32,74 40,31 20,8 20,8 66 66 6 0,14
2,9 37,03 50,89 13,2 15,7 55 55 4 0,11 4,9 32,74 40,31 20,7 20,7 66 66 6 0,14
3 32,74 ■ 40,31 15,5 15,5 62 62 6 0,11 5 32,74 ■ 40,31 20,5 20,5 66 66 6 0,14
3,1 32,74 40,31 15,4 15,4 62 62 6 0,11 5,1 32,74 40,31 20,4 20,4 66 66 6 0,14
1/8 32,74 – 15,3 – 62 – 6 0,11 5,2 32,74 40,31 20,2 20,2 66 66 6 0,14 ▶▶
91
