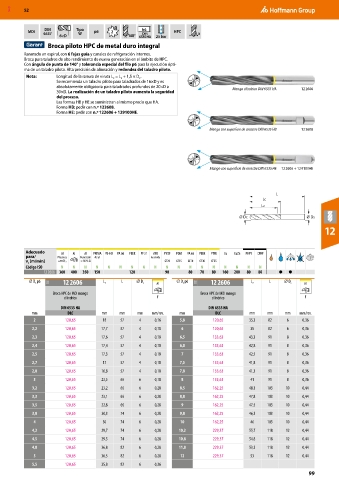

MXD 52

DIN
MDI 6537 Tipo p6 2 h6 HPC x
DIN
W

6×D 140° 6535 HA 25 bar
Broca piloto HPC de metal duro integral
Ranurado en espiral, con 6 fajas guía y canales de refrigeración internos.
Broca para taladros de alto rendimiento de nueva generación en el ámbito de HPC.
Con ángulo de punta de 140° y tolerancia especial del filo p6 para la ejecución ópti-
ma de un taladro piloto. Alta precisión de alineación y redondez del taladro piloto.
Nota: Longitud de la ranura de viruta L C = L + 1,5 × D .
C
2
Se recomienda un taladro piloto para taladrados de 16×D y es
absolutamente obligatoria para taladrados profundos de 20×D a Mango cilíndrico DIN 6535 HA 12 2606
30×D. La realización de un taladro piloto aumenta la seguridad
del proceso.
Las formas HB y HE se suministran al mismo precio que HA.
Forma HB: pedir con n.º 122608.
Forma HE: pedir con n.º 122606 + 129100HE.
Mango con superficie de arrastre DIN 6535 HB 12 2608

Mango con superficie de arrastre DIN 6535 HE 12 2606 + 12 9100HE

L
LC
L2
DC DS
12

Adecuado
para/
v [m/min]
c
Código ISO N N N N N N N N N N N N N N N N N N
12 2606 360 400 350 150 120 90 80 70 80 160 200 80 80 ● ●
⌀ D p6 11E 12 2606 L 2 L ⌀ D s Al ⌀ D p6 11E 12 2606 L 2 L ⌀ D s Al
C
C
Broca HPC de MDI mango Broca HPC de MDI mango
cilíndrico f cilíndrico f
DIN 6535 HA DIN 6535 HA
mm DLC mm mm mm mm/rev. mm DLC mm mm mm mm/rev.
2 120,65 18 57 4 0,16 5,8 120,65 35,3 82 6 0,36
2,2 120,65 17,7 57 4 0,18 6 120,65 35 82 6 0,36
2,3 120,65 17,6 57 4 0,18 6,5 133,63 43,3 91 8 0,36
2,4 120,65 17,4 57 4 0,18 6,8 133,63 42,8 91 8 0,36
2,5 120,65 17,3 57 4 0,18 7 133,63 42,5 91 8 0,36
2,7 120,65 17 57 4 0,18 7,5 133,63 41,8 91 8 0,36
2,8 120,65 16,8 57 4 0,18 7,8 133,63 41,3 91 8 0,36
3 120,65 23,5 66 6 0,18 8 133,63 41 91 8 0,36
3,2 120,65 23,2 66 6 0,28 8,5 162,25 48,3 103 10 0,44
3,3 120,65 23,1 66 6 0,28 8,8 162,25 47,8 103 10 0,44
3,5 120,65 22,8 66 6 0,28 9 162,25 47,5 103 10 0,44
3,8 120,65 30,3 74 6 0,28 9,8 162,25 46,3 103 10 0,44
4 120,65 30 74 6 0,28 10 162,25 46 103 10 0,44
4,2 120,65 29,7 74 6 0,28 10,2 229,37 55,7 118 12 0,44
4,5 120,65 29,3 74 6 0,28 10,8 229,37 54,8 118 12 0,44
4,8 120,65 36,8 82 6 0,28 11,8 229,37 53,3 118 12 0,44
5 120,65 36,5 82 6 0,28 12 229,37 53 118 12 0,44
5,5 120,65 35,8 82 6 0,36
