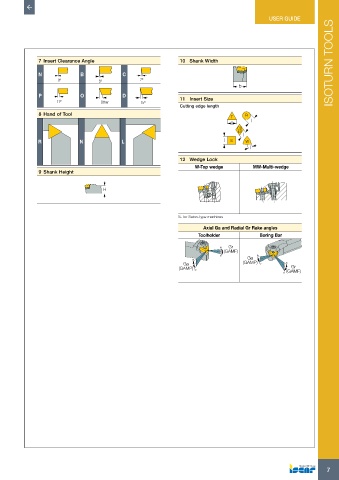

USER GUIDE
                                                                                                                      ISOTURN TOOLS







               7  Insert Clearance Angle                        10  Shank Width

               N             B              C
                     0º             5º            7º
                                                                                     b
               P             O              D
                     11º            Other         15º           11  Insert Size
                                                                Cutting edge length
               8  Hand of Tool                                                         R
                                                                                  T
                                                                                  l      l
                                                                                    CD
                                                                                     EV
                                                                                      l
              R              N              L                                   l  S   W
                                                                                         l
                                                                12  Wedge Lock
                                                                      W-Top wedge         MW-Multi-wedge
               9  Shank Height
                     R              N             L

                                     H




                                                                S- for Swiss-type machines
                                                                        Axial Ga and Radial Gr Rake angles
                                                                       Toolholder           Boring Bar

                                                                                 Gr
                                                                              +
                                                                                (GAMF)
                                                                              -         Ga  +
                                                                     +
                                                                 Ga                   (GAMP)  -       +
                                                                (GAMP)                                 Gr
                                                                                                     - (GAMF)
                                                                      -






































                                                                                                                    7
   4   5   6   7   8   9   10   11   12   13   14
