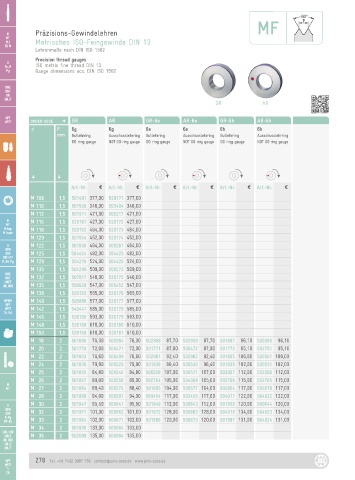

Page 278 - JBO-Katalog-2022
P. 278
GF
MF
M Präzisions-Gewindelehren
MF
MJ Metrisches ISO-Feingewinde DIN 13
EG M
Lehrenmaße nach DIN ISO 1502
Precision thread gauges
G
Rc, R ISO metric fine thread DIN 13
Pg Gauge dimensions acc. DIN ISO 1502
UNC
UNF
UN
UNJF
GR AR
NPT
NPTF ORDER-CODE D GR AR GR-6e AR-6e GR-6h AR-6h
d P 6g 6g 6e 6e 6h 6h
mm Gutlehrring Ausschusslehrring Gutlehrring Ausschusslehrring Gutlehrring Ausschusslehrring
GO ring gauge NOT GO ring gauge GO ring gauge NOT GO ring gauge GO ring gauge NOT GO ring gauge
G G
Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a Art.-Nr. a
M 108 1,5 501491 377,00 520171 377,00
M 110 1,5 501509 346,00 503404 346,00
M 112 1,5 501511 421,00 500217 421,00
M M 115 1,5 520161 427,00 520172 427,00
MF
M keg. M 118 1,5 520162 464,00 520173 464,00
M taper
M 120 1,5 501554 452,00 520174 452,00
G M 122 1,5 501556 464,00 500261 464,00
BSW
BSF M 125 1,5 504424 482,00 504425 482,00
DIN 477
R, BA, Pg M 128 1,5 504216 524,00 504426 524,00
M 130 1,5 504299 509,00 500273 509,00
UNC
UNF M 132 1,5 507817 546,00 520175 546,00
UNEF
UN, UNS M 135 1,5 506628 547,00 505452 547,00
M 138 1,5 520163 565,00 520176 565,00
NPSM M 140 1,5 505888 577,00 520177 577,00
NPT
NPTF M 142 1,5 540441 585,00 520178 585,00
Tr, Rd
M 145 1,5 520165 593,00 520179 593,00
M 148 1,5 520168 610,00 520180 610,00
M 150 1,5 520169 610,00 520181 610,00
M 18 2 501686 76,30 500394 76,30 502958 87,70 502959 87,70 501687 96,10 500395 96,10
M 20 2 501770 72,00 500471 72,00 501771 87,00 500472 87,00 501772 95,10 502751 95,10
M 22 2 501803 76,60 500499 76,60 502961 92,40 502962 92,40 501805 106,00 500501 106,00
M 24 2 501836 79,90 500529 79,90 501838 96,40 500530 96,40 501839 102,00 500531 102,00
M 25 2 501855 84,80 500546 84,80 506558 107,00 506571 107,00 503307 112,00 503306 112,00
M 26 2 501867 89,00 500558 89,00 502764 105,00 504068 105,00 502766 115,00 502765 115,00
M
MF M 27 2 501884 88,40 500575 88,40 501885 104,00 500577 104,00 502854 117,00 500578 117,00
M 28 2 501898 94,00 500591 94,00 503454 117,00 503455 117,00 504017 122,00 504022 122,00
G M 30 2 501947 95,50 500641 95,50 501949 112,00 500643 112,00 501950 120,00 500644 120,00
BSW
BSF M 32 2 501971 101,00 500662 101,00 501972 128,00 500663 128,00 504018 134,00 504023 134,00
R, Pg
MF-EL M 33 2 501984 102,00 500671 102,00 501986 120,00 500673 120,00 501987 131,00 504024 131,00
M 34 2 501996 133,00 500684 133,00
UNC, UNF
UNEF M 35 2 502008 135,00 500694 135,00
UN, UNS
UNJC
UNJF
NPT 278 Tel. +49 7432 9087 750 contact@johs-boss.de www.johs-boss.de
