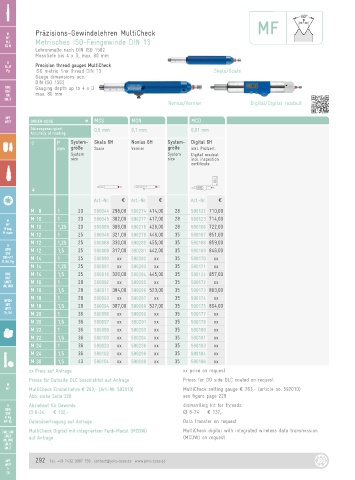

Page 292 - JBO-Katalog-2022

GF GF
MF
Präzisions-Gewindelehren MultiCheck
M M
MJ MF
EG-M Metrisches ISO-Feingewinde DIN 13
MJ
MF
EG M
Lehrenmaße nach DIN ISO 1502
Messtiefe bis 4 x D, max. 80 mm
G G
Rc
Rc, R Precision thread gauges MultiCheck
Pg Pg ISO metric fine thread DIN 13 Skala/Scale
Gauge dimensions acc.
DIN ISO 1502
UNC
UNC Gauging depth up to 4 x D
UNF
UNF
UNJF max. 80 mm
UN
UN
UNJF
Nonius/Vernier Digital/Digital readout
NPT
NPT
NPTF ORDER-CODE D MCS MCN MCD
NPTF
Ablesegenauigkeit 0,5 mm 0,1 mm 0,01 mm
Accuracy of reading
d P System- Skala 6H Nonius 6H System- Digital 6H
GL/
Kombi mm größe Scale Vernier größe inkl. Prüfzert.
System System Digital readout
size size incl. inspection
certificate
G
SE Art.-Nr. a Art.-Nr. a Art.-Nr. a

M 8 1 20 590044 298,00 590274 414,00 28 590122 710,00
M 10 1 20 590045 302,00 590277 417,00 28 590123 714,00
M M
MF MF M 10 1,25 20 590089 309,00 590278 426,00 28 590166 722,00
M keg.
M keg.
M taper
M taper
M 12 1 25 590046 321,00 590279 446,00 35 590167 851,00
M 12 1,25 25 590068 330,00 590280 455,00 35 590168 859,00
G G
BSW
BSW M 12 1,5 25 590008 317,00 590281 442,00 35 590169 846,00
BSF
BSF
DIN477
DIN 477 M 14 1 25 590090 xx 590282 xx 35 590170 xx
R, BA, Pg
R, BA, Pg
M 14 1,25 25 590091 xx 590283 xx 35 590171 xx
UNC
UNC M 14 1,5 25 590016 320,00 590284 445,00 35 590124 857,00
UNF
UNF
UNEF M 16 1 28 590092 xx 590285 xx 35 590172 xx
UNEF
UN/UNS
UN, UNS
M 16 1,5 28 590011 384,00 590286 523,00 35 590173 883,00
M 18 1 28 590093 xx 590287 xx 35 590174 xx
NPSM
NPT M 18 1,5 28 590094 387,00 590288 527,00 35 590175 894,00
NPTF
Tr, Rd M 20 1 36 590096 xx 590290 xx 35 590177 xx
M 20 1,5 36 590097 xx 590291 xx 35 590178 xx
M 22 1 36 590099 xx 590293 xx 35 590180 xx
M 22 1,5 36 590100 xx 590294 xx 35 590181 xx
M 24 1 36 590020 xx 590236 xx 35 590183 xx
M 24 1,5 36 590102 xx 590296 xx 35 590184 xx
M 30 1,5 43 590104 xx 590298 xx 35 590186 xx
xx Preis auf Anfrage xx price on request
Preise für Gutseite DLC beschichtet auf Anfrage Prices for GO side DLC coated on request
M
MF
MF MultiCheck Einstelllehre a 263,- (Art.-Nr. 592010) MultiCheck setting gauge a 263,- (article no. 592010)
Abb. siehe Seite 228 see figure page 228
G Abziehset für Gewinde dismantling kit for threads
BSW
G BSF Ø 8-24 a 132,- Ø 8-24 a 132,-
R, Pg
MF-EL Datenübertragung auf Anfrage Data transfer on request
UNC, UNF MultiCheck Digital mit integriertem Funk-Modul (MCDW) MultiCheck digital with integrated wireless data transmission
UNEF auf Anfrage (MCDW) on request
UN, UNS
UNJC
UNJF
